Yüzeyi tara
Sensörün görebildiği yığın yüzeyi 3D noktalara dönüştürülür.
Geometriyi tanımla

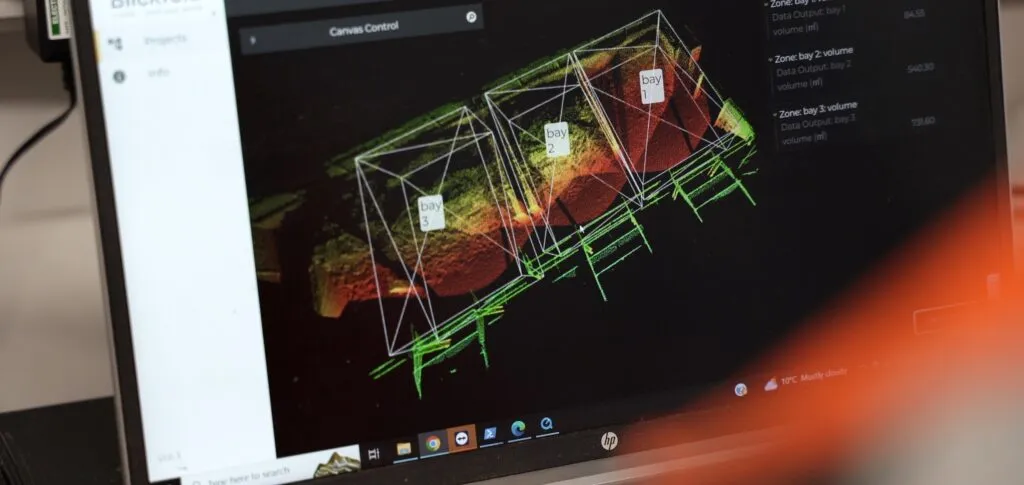

Zemin, duvarlar ve ayrı stok bölgeleri tanımlanır.
Hacmi izle
m³ değeri ve stok değişimi takip edilir. Tonaj için ayrıca yığın yoğunluğu gerekir.

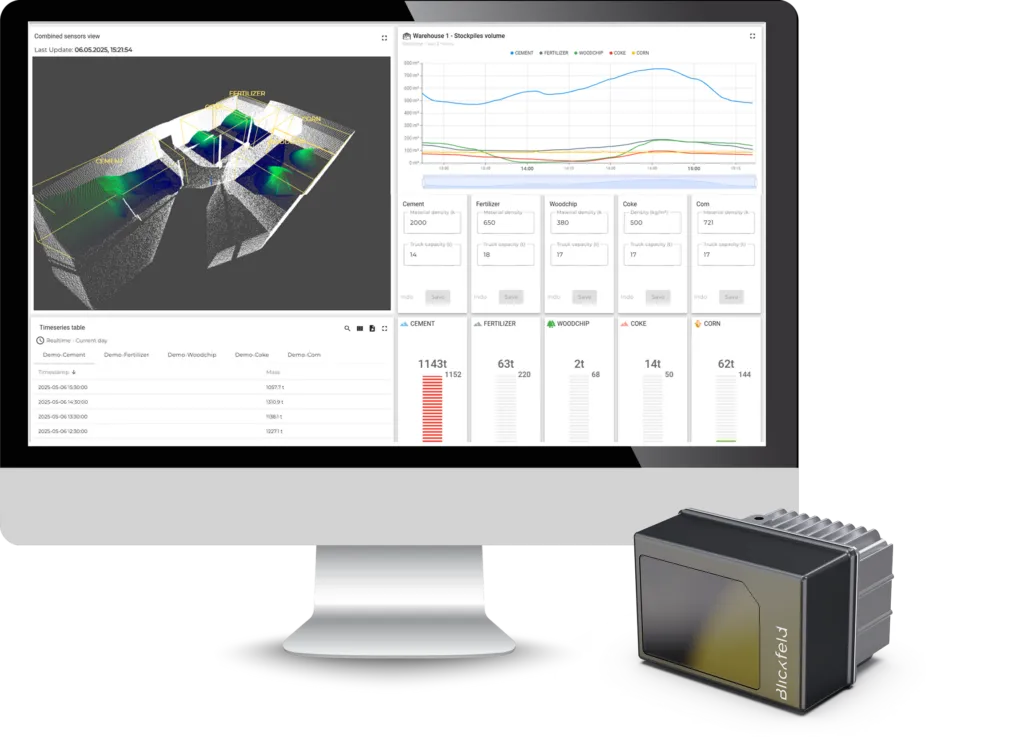

Blickfeld QbVolume sensörü ve üreticinin örnek hacim izleme ekranı. Ekrandaki değerler temsili verilerdir.
Blickfeld LiDAR teknolojisi, malzeme yüzeyini temassız tarayarak üç boyutlu nokta bulutu oluşturur. Hacim izleme yazılımı bu veriyi analiz ederek yığının hacmini hesaplar ve stok bilgisinin sürekli izlenmesini sağlar.
Üretim planlama, hammadde siparişi ve sevkiyat kararları için ölçülebilir stok verisi sunar. Depo ve bunkerlerden stok sahalarına kadar sensör yerleşimi, görüş alanı ve ortam koşullarına göre projelendirilir.
Güncel hacim çözümü: QbVolume

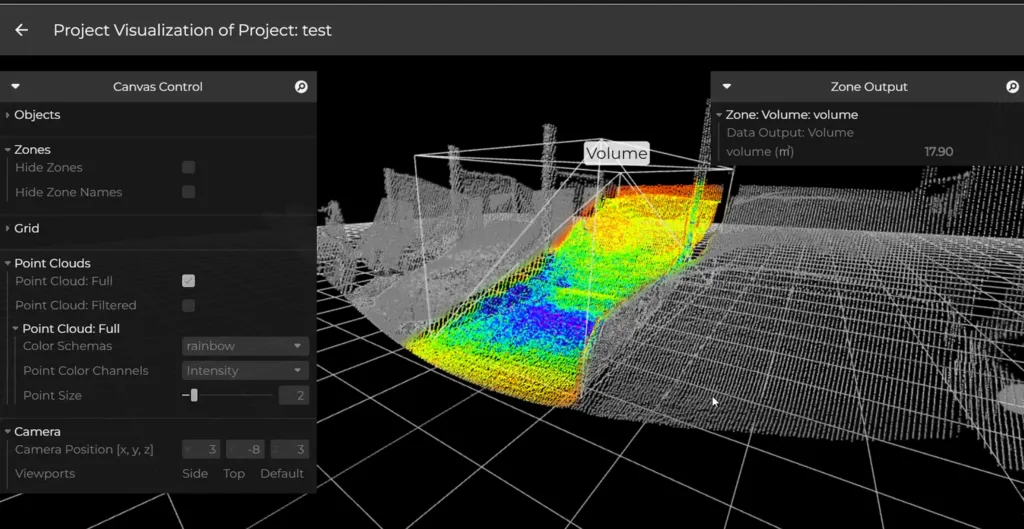

QbVolume, sensör üzerinde hacim işleme ve görselleştirmeyi bir araya getirir. Sanal ölçüm bölgeleri tanımlanabilir; karmaşık veya geniş alanlarda birden fazla sensörün verisi birleştirilebilir. Model, lisans ve veri aktarımı kapsamı proje teklifinde netleştirilir.
Kurulumda dört temel karar
| Konu | Sahada değerlendirilecek nokta |
| Görüş alanı | Yığının arka yüzü, kolonlar ve bölme duvarları kör alan oluşturuyor mu? |
| Zemin referansı | Boş alan veya bilinen taban geometrisi nasıl tanımlanacak? |
| İşletme hareketi | Yükleyici ve araçlar ölçüm alanına ne zaman giriyor? |
| Bakım ve ağ | Optik yüzeye erişim, dış ortam koruması, besleme ve veri bağlantısı |
QbVolume ile Cube 1 değerlerini karıştırmayın
Bu karttaki güncel çözüm anlatımı QbVolume’a aittir. Aşağıdaki Cube 1 tablosu, indirilebilir eski v2.1 dokümanını tanımlamak için korunmuştur. Cube 1’in IP40, menzil veya görüş açısı değerleri QbVolume için kullanılmaz.
Ölçümden işletme kararına
| İhtiyaç | Çözümün katkısı |
| Yığın hacmini bilmek | 3D yüzey verisinden hacim hesabı |
| Stok değişimini takip etmek | Sürekli ölçüm verisinin yazılımla izlenmesi |
| Saha verisine uzaktan erişmek | Hacim bilgisinin dijital olarak görüntülenmesi |
| Malzeme planlamak | Hammadde ve sevkiyat kararlarına stok verisi sağlanması |
Arşiv teknik föyü: Cube 1
| Cube 1 teknik föyünden örnek değerler (v2.1) | Değer |
| Tipik uygulama mesafesi | 1,5–75 m |
| Maksimum görüş alanı | 70° × 30° |
| Veri bağlantısı | Gigabit Ethernet üzerinden TCP/IP |
| Gövde koruması | IP40 |
| Lazer sınıfı | Sınıf 1; 905 nm |
Sensör modeli ve koruma sınıfı; ölçüm mesafesi, görüş açısı, iç/dış ortam ve tozluluk koşullarına göre seçilir. Açık alan uygulamalarında dış ortam için uygun cihaz veya muhafaza kullanılmalıdır.
Model değerlerini doğru değerlendirin
Yukarıdaki sayısal değerler yalnızca Cube 1 teknik föyüne aittir; Qb2 veya diğer Blickfeld modellerinin özelliklerini ifade etmez. Nihai model ve yazılım kapsamı, projenizin ortam ve ölçüm gereksinimleriyle belirlenir.
Teknik dokümanlar
Infomak / Blickfeld hacim ölçümü broşürü (TR)Doküman indir ↓Cube 1 teknik föyü (EN, v2.1)Doküman indir ↓Ne zaman tercih edilir?
Depo veya bunkerlerdeki malzeme yığınlarının hacmini sürekli izlemek ve stok planlamasında kullanmak için değerlendirilir. Malzeme adı, alanın en/boy/yükseklik ölçüleri, minimum ve maksimum yığın yüksekliği, tozluluk, iç/dış ortam koşulları ve ölçüm sıklığını paylaşın. Yerleşim çizimi ve saha fotoğrafları sensör seçiminin başlangıç noktasıdır.
Teknik seçim ve konfigürasyon
| Ölçüm teknolojisi | Temassız 3D LiDAR |
| Hesaplanan değer | Malzeme yığınının hacmi |
| Görselleştirme | 3D nokta bulutu ve hacim bilgisi |
| Sistem kapsamı | Uygulamaya uygun sensör ve hacim izleme yazılımı |
| Yerleşim | Depo, bunker veya stok alanına göre projelendirme |
Sayısal limitler ve bağlantı seçenekleri, güncel üretici föyü ve kesin ürün kodu üzerinden teyit edilir.
Montaj notları
Sensörün malzeme yüzeyini görebileceği konum seçilir. Yapısal engeller, hareketli ekipman, görüş mesafesi ve toz koşulları ölçüm kapsamıyla birlikte kontrol edilir.
ATEX ve sertifikalar
Lazer güvenliği ve çevresel uygunluk, seçilen sensör modelinin belgesine göre değerlendirilir. Cube 1 föyündeki Sınıf 1 lazer bilgisi, patlayıcı ortam uygunluğu anlamına gelmez.
Radar ile LiDAR aynı teknoloji mi?
Hayır. Radar radyo dalgalarıyla, LiDAR lazer ışığıyla mesafe ölçer. Malzeme, tozluluk, görüş alanı ve saha geometrisine göre uygun teknoloji değerlendirilir.
Hacim bilgisi tonaja çevrilebilir mi?
Hacim, uygun yığın yoğunluğu ile çarpılarak tahmini kütleye dönüştürülebilir. Bu, doğrudan tartım değildir; yoğunluk değişimi sonucu etkiler.
