MOLLET LF20 Elektromekanik Seviye Ölçer

Silo ve bunkerlerde ölçüm ağırlığını malzeme yüzeyine indirerek seviyeyi belirleyen bantlı elektromekanik ölçüm sistemi.

Ölçüm görevi: Sürekli seviye
Prensip: Bantlı ölçüm ağırlığı
Ölçüm mesafesi: 42 m’ye kadar

Ölçüm mesafesini, sıyırıcıyı, beslemeyi, sıcaklığı, ölçüm ağırlığını ve ATEX seçeneğini aşağıdaki teknik ön seçimle belirleyin.

LF20 yapılandır Seviye sensörü seçim aracı LF20 yedek parçası iste

Gerçek LF20 ürün görseli; ölçüm ağırlığı ve ekipman seçilen konfigürasyona göre değişebilir.

TEKNİK ÖN SEÇİM

Uygulamanıza uygun LF20 konfigürasyonu

Yalnızca MOLLET’in yayımlanmış seçim dokümanında doğrulanmış standart seçenekler gösterilir. Oluşan kod teklif öncesi teknik kontrole tabidir.

MOLLET LF20

Katalog standartları hazır seçilidir. Uygulamanıza göre değiştirin.

Sertifika / ATEX

B seçeneği üretici listesinde ATEX II 1/2D IIIC toz sertifikasıdır. Nihai uygunluk cihaz etiketi, güncel sertifika ve tesis patlamadan korunma dokümanına göre doğrulanır.

Seçeneğin açıklaması için soru işaretinin üzerine gelin veya dokunun.

A · Standart · ATEX seçeneği yokStandart

B · ATEX II 1/2D IIIC · Toz

Uygulama notu ekleyin

Malzeme ve özel ihtiyaçlar

Seçiminiz

MOLLET LF20

Elektromekanik sürekli seviye ölçer

Sipariş kodu taslağıLF20-A84A1AD1[Ölçüm ağırlığı]1

1 alan kontrol edilmeli.

Adet

Teklif oluşturmadan önce eksik teknik seçimleri tamamlayın.

? B seçeneği üretici listesinde ATEX II 1/2D IIIC toz sertifikasıdır. Nihai uygunluk cihaz etiketi, güncel sertifika ve tesis patlamadan korunma dokümanına göre doğrulanır.: A · Standart · ATEX seçeneği yokStandart
? Yayımlanmış teklif bilgisinde standart gövde RAL 7001 kaplı alüminyum ve doğal alüminyum kapak olarak tanımlanır.: 8 · Standart · RAL 7001 kaplı alüminyum gövde, doğal alüminyum kapakStandart
? Ölçüm bandı uzunluğu 15, 32 veya 42 m seçilir. Gerekli boy, gerçek silo ölçüsü ve üstteki montaj yüksekliğiyle birlikte belirlenir.: 4 · Standart · 15 m ölçüm bandıStandart
? Sıyırıcı, bandın gövde içine dönüşünde kirlenmeyi azaltır. 500 mm seçenekler yüksek bağlantı ağzı ve +150 °C proses seçeneği için kullanılır.: A · Standart · 230 mm · alüminyum / çelikStandart
? Tesis beslemesine göre geniş aralıklı AC veya 20–28 V DC seçilir.: 1 · Standart · 90–253 V AC, 50/60 HzStandart
? Her iki seçenek de 0/4–20 mA sağlar; röle çıkışı sayısı iki veya dört olarak seçilir.: A · Standart · 0/4–20 mA ve 2 röle çıkışıStandart
? E seçeneği ısıtıcılı düşük ortam sıcaklığı sürümüdür. ATEX seçeneğinde katalogdaki sıcaklık notu ayrıca kontrol edilir.: D · Standart · −20…+60 °CStandart
? +150 °C seçeneği yalnız 500 mm sıyırıcıyla ve ATEX olmayan uygulamada listelenir. Daha yüksek sıcaklıklar standart konfigüratör dışında üretici değerlendirmesi gerektirir.: 1 · Standart · −20…+70 °CStandart
? N plastik ağırlık yalnız +70 °C’ye kadar ve ATEX olmayan uygulamada seçilebilir. Ölçüm ağırlığı malzeme yapısına ve ölçüm görevine göre seçilir. Ara yüz ve sıvı şamandıra seçenekleri katı seviye uygulamasından farklı değerlendirilir.: Seçim bekliyor
? İzleme penceresi ve başlatma butonu seçeneği ATEX dışı uygulamalar için listelenir.: 1 · Standart · ilave ekipman yokStandart
? Önce aksesuar isteyip istemediğinizi belirtin. Koruyucu başlık ve harici görüntüleme seçenekleri teklif öncesinde ayrıca doğrulanır.: Aksesuar istemiyorumStandart

Konfigüratör ön seçim sağlar; kesin uygunluk ve sipariş kodu Infomak teknik değerlendirmesiyle doğrulanır.

LF20 nasıl ölçüm yapar?

Ölçüm ağırlığı paslanmaz bantla silo içine indirilir. Malzeme yüzeyine temas algılandığında inilen mesafe belirlenir, ağırlık geri çekilir ve güncel seviye değeri 4–20 mA sinyal olarak otomasyona aktarılır.

Animasyon çalışma prensibini gösterir. Ölçüm ağırlığı, ölçüm mesafesi ve dolum sırasında başlatma kilidi uygulamaya göre değerlendirilir.

MOLLET LF20 önden görünüm — Önden görünüm ve bantlı ölçüm ağırlığı.

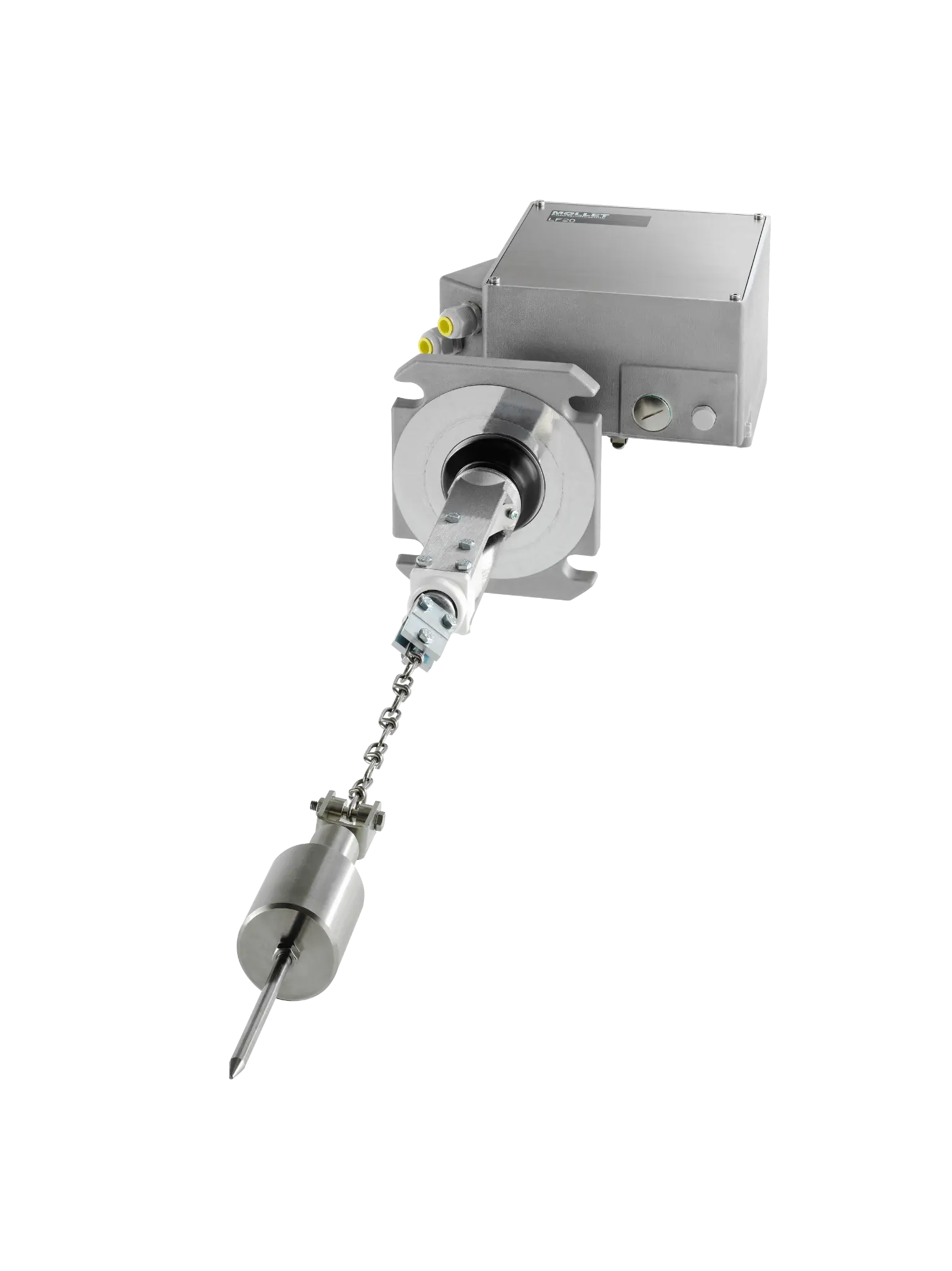

MOLLET LF20 perspektif görünüm — Bağlantı, sıyırıcı ve ölçüm ağırlığının perspektif görünümü.

Teknik bilgiler

Ölçüm mesafesi	0–42 m; seçilen ölçüm bandına bağlı
Ölçüm hassasiyeti	±2,5 cm
Çıkış	4–20 mA; en fazla 4 programlanabilir röle çıkışı seçeneği
Besleme seçenekleri	90–253 V AC, 50/60 Hz veya 20–28 V DC
Proses sıcaklığı	−20…+150 °C; seçeneğe bağlı
Proses basıncı	−0,5…+1,0 bar
Proses bağlantısı	DN100 PN16 / 4 inç alüminyum flanş
Koruma	IP67; ürün sayfasında IP67 / IP66 varyantları belirtilir

Değerler MOLLET LF20 ürün sayfası ve yayımlanmış teklif bilgisine dayanır. Özel seçenekler üretici teyidi gerektirir.

ATEX ve güvenlik

ATEX seçeneğinde nihai karar cihaz etiketi, güncel sertifika ve tesis patlamadan korunma dokümanına göre verilmelidir. Bazı yüksek sıcaklık, iklim dayanımı, ölçüm ağırlığı ve ilave ekipman seçenekleri ATEX konfigürasyonunda birlikte kullanılamaz.

LF20 seçiminde kontrol edilmesi gerekenler

Ölçüm mesafesi: Silo yüksekliğiyle birlikte üst bağlantı ve boş hacim ölçüsü dikkate alınır.
Ölçüm ağırlığı: Toz, granül, hafif ürün, ara yüz veya sıvı görevi aynı ağırlıkla değerlendirilmez.
Düşey montaj: Üretici cihaz için en fazla 2° eğim belirtir; montaj yüzeyi kontrol edilir.
Dolum sırasında çalışma: Ağırlığın dolum akışına yakalanmasını önlemek için başlatma kilidi ve proses sıralaması değerlendirilir.
Sıcaklık ve sıyırıcı: +150 °C seçeneği yalnız 500 mm sıyırıcıyla değerlendirilir.
