Sahadan uygulama örnekleri

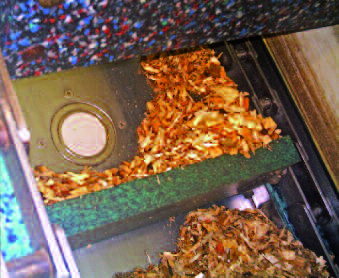

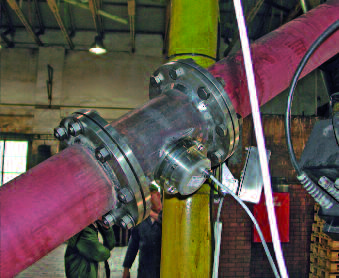

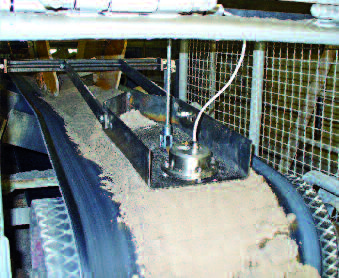

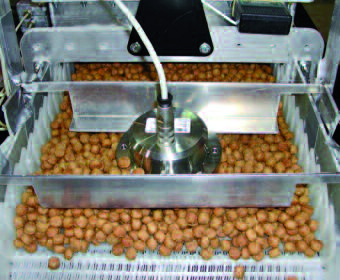

MÜTEC kurumsal tanıtımındaki HUMY 3000 uygulama fotoğrafları. Örnek montajlar gösterilmiştir; proje yerleşimi proses koşullarına göre belirlenir.
Konveyör, helezon, silo ve haznelerde malzeme nemini izlemek için kullanılır. Otomatik sıcaklık kompanzasyonu ve entegre veri kaydı bulunur.
Malzeme veya reçete değişiklikleri için ürün parametreleri saklanabilir. Doğruluk, ürüne ve montaj koşullarına bağlıdır; laboratuvar referanslarıyla kalibrasyon yapılır.
Ölçüm noktasını nasıl seçmeli?

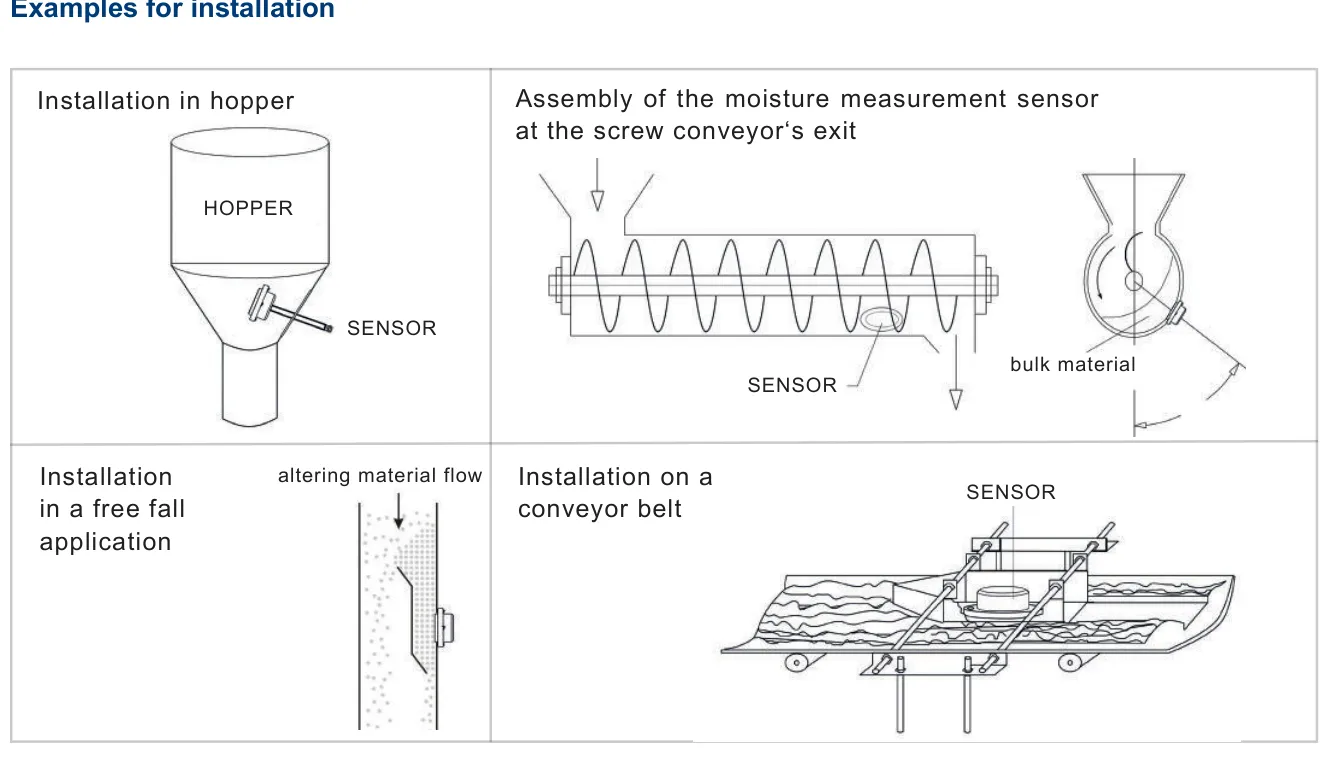

Sensör önünden geçen malzemenin ölçülen prosesi temsil etmesi gerekir. Katalog; hazne, helezon çıkışı, serbest düşüş ve bant konveyör yerleşimlerini örnekler. Malzemenin sensörle teması, doluluk yüksekliği, yoğunluğu ve hızı mümkün olduğunca kararlı tutulur.
Ürün reçetesi ile sensör sayısı farklıdır
| Özellik | Katalogdaki anlamı |
| 24 kalibrasyon eğrisi | Farklı malzemeler veya ürün koşulları için saklanan ayarlar |
| 8 sensöre kadar bağlantı | Broşürde tanımlanan çok noktalı sistem imkânı; proje konfigürasyonu ile doğrulanır |
| Veri kaydı | Nem ve sıcaklığın tarih/saat bilgisiyle kaydedilmesi |
Kalibrasyon ve otomasyona bağlantı
Devreye almada proses numunesi ile referans nem sonucu eşleştirilir. Ürün değiştiğinde uygun kalibrasyon seçilir; farklı reçetelerin aynı sonucu vereceği varsayılmaz. Nem ve sıcaklık için analog çıkışlar, alarm çıkışları ve RS485/Modbus bağlantısı kontrol sistemiyle birlikte planlanır.
Broşürde verilen %0,1 seviyesine kadar doğruluk ürüne bağlıdır. Tesisin tüm çalışma aralığı için sabit bir doğruluk garantisi olarak değerlendirilmez; referans karşılaştırmasıyla doğrulanır.
Teknik dokümanlar
HUMY 3000 üretici broşürü · İngilizce PDFDoküman indir ↓HUMY 3000 · Teknik doküman (EN · 21 sayfa)Doküman indir ↓Katalog çizimleri
Ne zaman tercih edilir?
Mevcut HUMY 3000 sistemini sürdürmek veya proses içi nem kontrolünü değerlendirmek istediğinizde.
Teknik seçim ve konfigürasyon
| Görev | Inline nem ölçümü |
| Ürün parametreleri | 24 ürün veya ürün grubu |
| İşlevler | Veri kaydı, dijital ve alarm çıkışları |
Sayısal limitler ve bağlantı seçenekleri, güncel üretici föyü ve kesin ürün kodu üzerinden teyit edilir.
Montaj notları
Sensörü akan malzemeyle kararlı temas sağlayan noktaya yerleştirin. Tabaka yüksekliği ve doluluk değişimleri, referans numune alma noktasıyla birlikte değerlendirilir.
ATEX ve sertifikalar
Sertifikalı sürümler için cihazın tam tip kodu, işaretlemesi ve üretici belgesi birlikte kontrol edilir.
HUMY 3000 için kaç ürün kalibrasyonu saklanır?
Üretici 24 ürüne veya ürün grubuna kadar parametre/kalibrasyon saklamayı belirtir. Bu sayı bağlı sensör sayısı değildir.
Teknik değerlendirme için ne göndermeliyim?
Malzeme adı, beklenen nem aralığı, sıcaklık, montaj kesiti, akışın sürekli veya kesikli olması, referans nem yöntemi ve PLC bağlantı ihtiyacını paylaşın.
