CORE ve OBSERVER
HydraSafe, elektrolizör yığınındaki hücre gerilimlerini ayrı ayrı izleyerek verimlilik, kararlılık ve bakım kararlarına veri sağlar. Gerilim sapmaları; membran bozulması, hücre sızıntısı, yetersiz elektrolit beslemesi veya elektrot kaplamasındaki değişimlerin araştırılmasına yardımcı olur.
AEL, PEM, SOEC ve diğer elektroliz teknolojileri için proje bazında yapılandırılır. CORE ölçüm modülleri, BASE bağlantı birimleri, GATE fiber dönüştürücüler ve OBSERVER kontrol birimi birlikte çalışır.
Ölçümden analize modüler yapı
| Bileşen | Görevi |

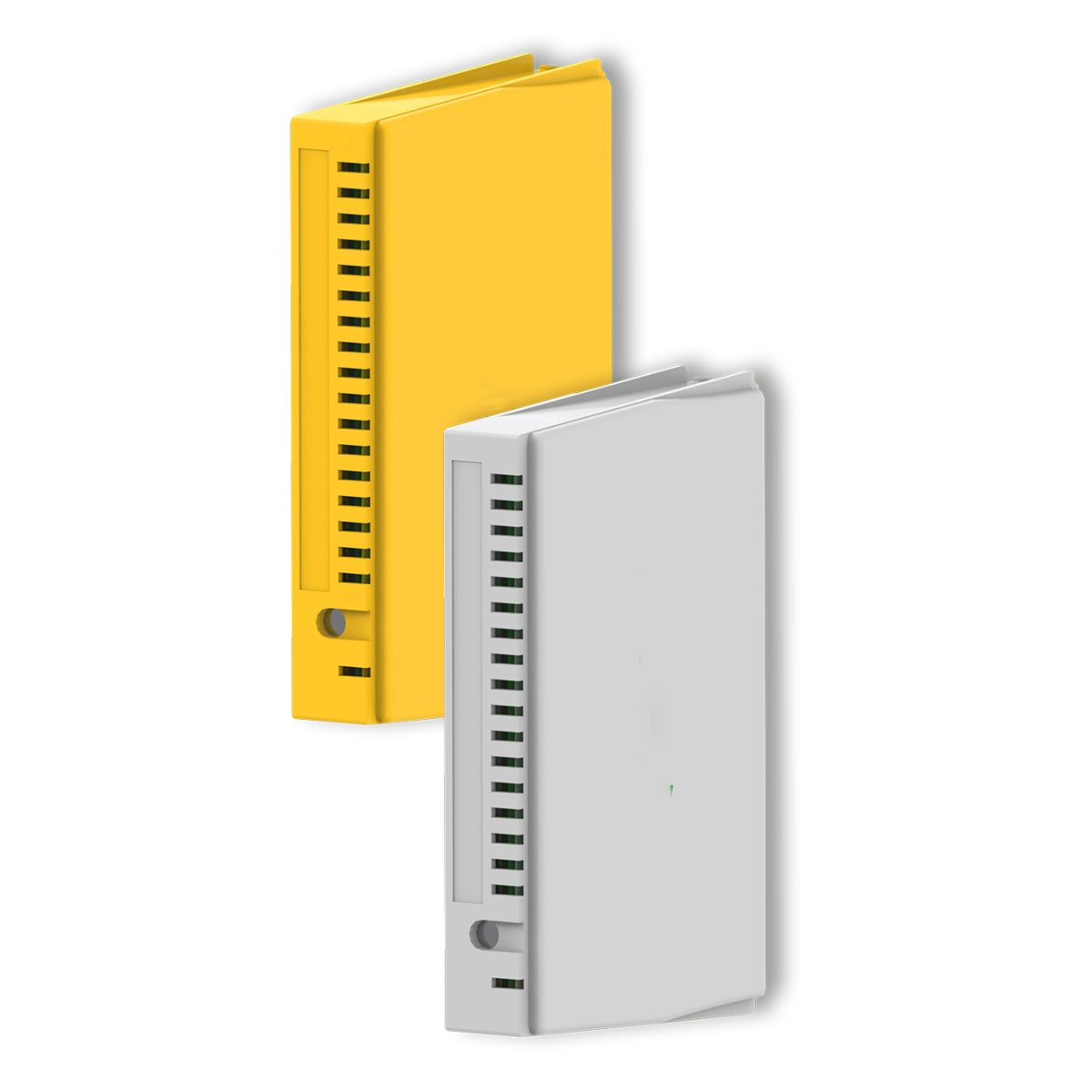

| CORE | 16 hücrenin gerilimini ölçer. Kablo kopmasını algılar, LED ile durum bildirir. Economy ve Safety seçenekleri bulunur. |
| BASE | Hücre kablolarını ve CORE modüllerini birleştirir. Ray veya kutu seçenekleri, ön kablolama ve sigorta entegrasyonu ile değerlendirilir. |
| GATE / HydraLink | CAT5e veya fiber bağlantıyla verileri taşır. Resmi ürün sayfası fiber bağlantıda 2 km’ye kadar mesafe belirtir. |

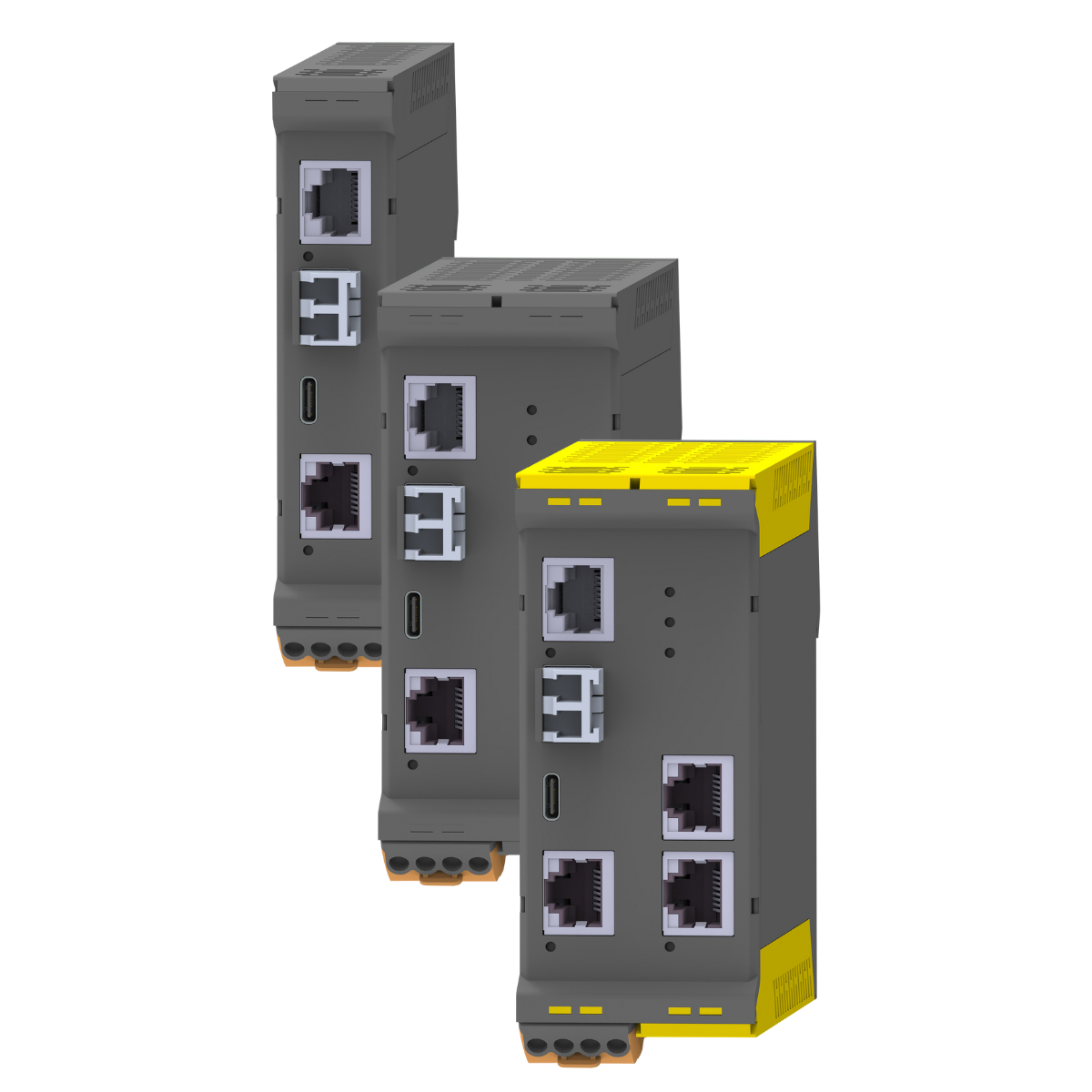

| OBSERVER | Verileri toplar, kaydeder ve analiz eder; PLC veya analiz yazılımı bağlantısını sağlar. Lite, Economy ve Safety seçenekleri bulunur. |
PLC entegrasyonu ve veri analizi
OBSERVER teknik föyünde Modbus TCP sunucusu belirtilir. OPC UA ve Profinet/Profinet SAFE aynı föyde planlanan özelliklerdir. Broşürde farklı ifadeler bulunduğundan gerekli protokol ve yazılım sürümü teklif aşamasında teyit edilir.
Hücre gerilimlerinin zaman içindeki değişimi ve alarm eşikleri, performans analizi ve bakım planlamasında kullanılabilir. Analiz yazılımının kapsamı ve kullanılabilirliği proje konfigürasyonunda belirlenir.
SIL2 ve ortam koşulları
Güncel web sayfası SIL2 seçeneğini tanıtır. Ekli Mart 2025 CORE ve OBSERVER föyleri ise Safety sürümlerini “2026’dan itibaren SIL2’ye kadar” olarak belirtir. Güvenlik uygulamalarında seçilen donanımın güncel sertifikası, güvenlik kılavuzu ve sistem mimarisi birlikte doğrulanmalıdır. Economy ve Lite sürümleri otomatik olarak SIL2 kapsamına girmez.
Ex onayı föylerde planlanan olarak geçer. CORE’un +100°C çalışma sınırı OBSERVER için geçerli değildir. IP20 modüller uygun muhafaza ve kendi ortam koşullarıyla birlikte değerlendirilir.
Uygulamanızı birlikte boyutlandıralım
Elektroliz teknolojisini, hücre sayısını, hücre ve toplam yığın gerilimini, ortam sıcaklığını, PLC/protokol ihtiyacını ve kablo mesafesini paylaşın. Yedeklilik ve fonksiyonel güvenlik gereksinimlerine göre bileşenleri ve yerleşimi belirleyelim.
Teknik dokümanlar
HydraSafe Genel Broşür · EN · 5 sayfaDoküman indir ↓CORE Teknik Föy · EN · 2 sayfaDoküman indir ↓OBSERVER Teknik Föy · EN · 2 sayfaDoküman indir ↓Ne zaman tercih edilir?
Elektrolizörün hücre bazında durumunu, performansını ve sapmalarını izlemek gerektiğinde.
Teknik seçim ve konfigürasyon
| Kapasite | Broşüre göre 16–500 hücre; CORE başına 16 kanal |
| CORE ölçüm aralığı | −2…+5 V; negatif ölçüm fonksiyonel güvenlik kapsamında değildir |
| CORE doğruluğu | ±1,5 mV; en fazla ±2 V kanal geriliminde |
| Örnekleme / çözünürlük | 100 ms / 0,2 mV/bit |
| CORE besleme / tüketim | 21,6–26,4 VDC / aktif durumda 550 mW |
| OBSERVER besleme | 18–32 VDC; tipik giriş akımı 250 mA |
| Çalışma sıcaklığı | CORE: −30…+100°C; OBSERVER: 0…+60°C |
| Koruma sınıfı | CORE ve OBSERVER: IP20 |
| CORE izolasyonu | Kanallar arası izolasyon yok; besleme–kanal ve HydraLink–kanal: 1400 V |
Sayısal limitler ve bağlantı seçenekleri, güncel üretici föyü ve kesin ürün kodu üzerinden teyit edilir.
Montaj notları
CORE hücre bağlantılarına yakın, OBSERVER ise kendi sıcaklık ve muhafaza koşullarına uygun konumlandırılır. Kablo, izolasyon, fiber mesafe ve besleme bütçesi üretici kurulum kılavuzuna göre belirlenir.
ATEX ve sertifikalar
SIL2, uygun Safety sürümü ve güncel sertifikayla değerlendirilir. Ekli föylerde Ex onayı planlanan olarak işaretlidir.
