MOLLET · MOLOSroto · NOKTASAL SEVİYE KONTROLÜ
MOLLET DF22 kısa koruma borulu motorlu seviye sensörü
Kısa koruma borusu ve titreşim sönümleme seçenekleriyle silo ve bunkerlerde nokta seviye kontrolü sağlayan motorlu bayraklı seviye şalteri.
- Kontrol görevi
- Dolu, boş veya talep seviyesi
- Çalışma prensibi
- Motorla dönen ölçüm bayrağı
- Mekanik yapı
- Kısa koruma borulu kol
Uygulamanızın montaj koşullarına göre gövde, besleme, proses bağlantısı ve ölçüm bayrağı seçeneklerini aşağıdan belirleyin.
TEKNİK SEÇİM
Uygulamanıza uygun DF22 konfigürasyonu
Besleme gerilimini ve proses koşullarını belirleyin. Seçiminize bağlı seçenekler güncellenir; sipariş kodu taslağını ve teknik özeti aynı ekranda inceleyebilirsiniz.
Gövde ve ATEX seçeneği
?
DF22 için kompakt alüminyum A1 veya paslanmaz 1.4408 / 316 A2 gövde seçilir. B1/B2/B3, tozlu patlayıcı ortam için ATEX seçenekleridir. B2 yalnızca D1 veya D2 izleme ile kullanılabilir; Zone 20 özel koşulları ayrıca doğrulanır.
Gövde malzemesini ve gerekiyorsa ATEX sertifikasını seçin.
Uygulama notu ekleyin
DF22 nasıl çalışır?
DF22, dönen bayrağın malzemeyle engellenmesini algılar. Kısa koruma borusu, bağlantı ile algılama noktası arasındaki yerleşimi belirler. VDN veya VDE sönümleme seçenekleri bağlantı ve çalışma koşullarına göre seçilir.
Boş seviye
Malzeme alt algılama noktasından çekildiğinde haznedeki düşük seviyenin izlenmesine yardımcı olur.
Talep seviyesi
Besleme haznesinde belirlenen noktadaki malzeme varlığına göre yeniden besleme ihtiyacının izlenmesini sağlar.
Teknik bilgiler ve seçenekler
Standart cihaz ile opsiyonlu veya ATEX sertifikalı cihazın çalışma sınırları farklıdır. Aşağıdaki değerleri seçtiğiniz gövde ve opsiyonlarla birlikte değerlendirin.
| Algılama | Nokta seviye kontrolü: dolu / boş / talep |
| Bayrak dönüşü | Standart U0: 1 dev/dak; U5: 5 dev/dak seçeneği |
| Besleme seçenekleri | 220–240, 110–120, 48 veya 24 V AC (50–60 Hz); 24, 12 veya 48 V DC |
| Standart proses sıcaklığı | E0: −25…+80 °C; ATEX B2 gövdede −20…+45 °C |
| Standart proses basıncı | P0: −0,5…5 bar; ATEX B1/B2/B3 için −80…+80 mbar |
| Gövde | Kompakt alüminyum veya paslanmaz; toz ATEX seçenekleri |
| Koruma borusu | LP: 60 / 100 / 150 / 200 mm; LP060 yalnızca G1E ile |
| Titreşim sönümleme | VDN veya VDE; G1½ paslanmaz bağlantı (G3E) ile |
| Sönümlemeli cihaz basıncı | −0,5…2 bar; ATEX seçilirse −80…+80 mbar |
| Yüksek sıcaklık seçeneği | E1: +150 °C’ye kadar; LP200 + VDE ve uygun keçe ile teknik teyit |

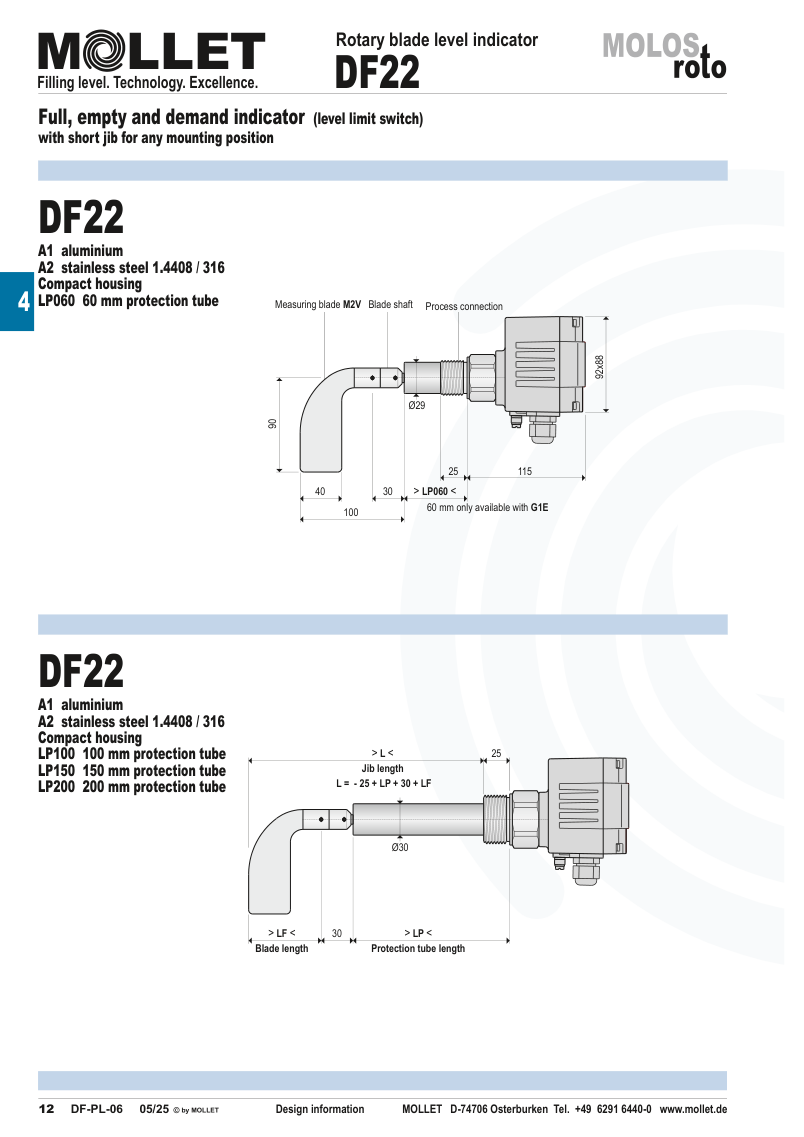

Seçim tablosunun kaynağı: MOLLET DF teknik seçim kataloğu, DF22 s.12–15. Güncel üretici seçenekleri ve özel tasarımlar teklif aşamasında teyit edilir.
ATEX ve sertifika seçimi
ATEX seçenekleri mevcuttur. Toz veya gaz bölgesi, gövde ve proses koşulları birlikte seçilir. B2 gövde D1 veya D2 izleme gerektirir; sıcaklık aralığı −20…+45 °C’dir. B1/B2/B3 için proses basıncı −80…+80 mbar ile sınırlıdır. Kesin uygunluk seçilen cihazın sertifikasına göre belirlenir.
Katalog çizimleriyle MOLLET montaj rehberi →
Montaj ve proses açısından seçim
Kısa koruma borulu bir yapı veya titreşim sönümleme ihtiyacı varsa DF22’yi değerlendirin. LP boru boyunu, bağlantıyı ve sönümlemeyi birlikte seçin; sönümlemeli cihazın basınç sınırı standart cihazdan farklıdır.
- Malzeme: Yığın yoğunluğu, tane yapısı, yapışma ve birikme davranışını ölçüm bayrağı seçiminde değerlendirin.
- Yerleşim: Bayrağın serbestçe dönebildiğini, bağlantı açıklığından geçişini ve dolum akışından korunmasını kontrol edin.
- Montaj ölçüleri: Proses bağlantısını, algılama noktasını ve modele özgü boyları ölçülü çizimde belirtin.
- Proses ve elektrik: İşletme sıcaklığı/basıncı, besleme gerilimi ve varsa Ex bölgesini birlikte belirtin.
Broşürde LP060 / LP100 / LP150 / LP200 boru seçenekleri yer alır. LP060 yalnızca G1E ile gösterilir. VD/VDE titreşim sönümleme ve sıcaklık düzeni birlikte seçilir.
Farklı bir mekanik yapı mı gerekiyor?
Koruma borusu, güçlendirilmiş mil, açılı kol veya halatlı yerleşim gerekiyorsa diğer MOLOSroto modellerini de değerlendirin.
Teknik dokümanlar
DF22 hakkında sık sorulan sorular
DF22 ile DF21 arasındaki seçim farkı nedir?
DF22 kısa koruma borusu ve sönümleme seçenekleri sunar. DF21 kısa mil yapısındadır. Seçimi bağlantı ile algılama noktası arasındaki mesafe ve mekanik koşullar belirler.
Titreşim sönümleme her bağlantıyla kullanılabilir mi?
Hayır. Konfigüratörde sönümleme G3E bağlantısıyla sunulur. Sönümleme seçildiğinde basınç, sıcaklık ve keçe seçenekleri de birlikte değerlendirilir.
LP060 her proses bağlantısına uygun mu?
Katalog seçiminde LP060 yalnızca G1E ile belirtilir. Diğer bağlantılar için uygun LP boyunu seçin.
Uygulamanızı birlikte değerlendirelim
Malzeme bilgisi, montaj çizimi ve proses koşullarınızı paylaşın. Seçiminizi tamamladıysanız konfigüratördeki “Bu seçimle teklif iste” bağlantısını kullanın.
