MOLOSroto motorlu seviye sensörleri

MOLOSroto ailesi: tüm modeller

Model	Mekanik yapı	Montaj yaklaşımı	Kontrol amacı

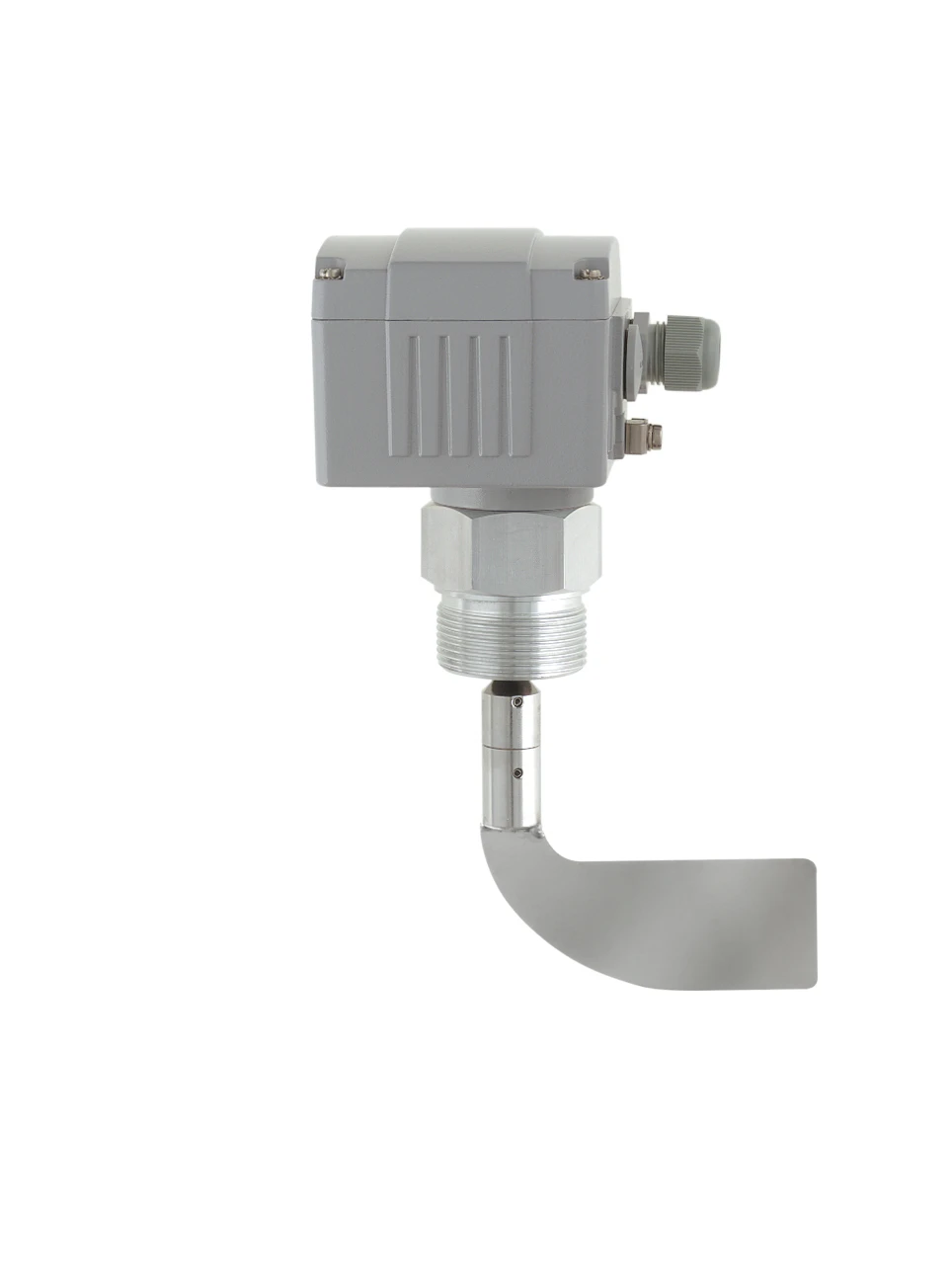

DF21	Standart kısa mil	Her montaj konumu	Dolu / boş / talep→
DF22	Kısa koruma borulu kol	Her montaj konumu	Dolu / boş / talep→
DF23	Kısa güçlendirilmiş Ø20 mm mil	Her montaj konumu	Dolu / boş / talep→
DF24	Uzun güçlendirilmiş kol; Ø20 mm mil ve güçlendirilmiş yataklama	Her montaj konumu	Dolu / boş / talep→
DF245	Açılı rijit kol; Ø20 mm mil ve çift yataklama	Yatay montaj	Dolu / boş / talep→
DF25	Açılı rijit kol	Yatay montaj	Dolu / boş / talep→
DF257	Açılı kol, sarkan halat ve gerdirme ağırlığı	Yatay bağlantı; aşağı sarkan halat	Dolu / boş / talep→
DF26	Sarkaç mil ve bükülme koruması	Dikey montaj	Dolu seviye→
DF27	Sarkan halat ve gerdirme ağırlığı	Dikey montaj	Dolu seviye→
DF28	Koruma borulu mil	Dikey montaj; KD seçeneğiyle yatay montaj	Dolu seviye→
DF30	Yükleme körüğüne entegrasyon; gövdesiz montaj plakası seçeneği	Yükleme körüğü yerleşimine göre	Dolu seviye→
DFAS	Ayrı kontrol başlığı ve titreşim kesici kauçuk mil	Her montaj konumu; bağımsız başlık montajı	Dolu / boş / talep→

DF21–DF30 adları ardışık bir sayı listesi değildir. Bu broşürde DF29 bulunmaz; DF245 ve DF257 özel varyantları ile DFAS da aile kapsamındadır. Aşağıdaki ürün sayfalarında modelin mekanik yapısı, montaj yaklaşımı ve ilgili çizimi yer alır.

Teknik dokümanlar

DF modelleri ve teknik konfigürasyon · İngilizce PDF · 68 sayfa
Doküman indir ↓

Cihaz ve montaj bilgileri · İngilizce PDF · 36 sayfa
Doküman indir ↓

Toz patlama koruması · İngilizce PDF · 10 sayfa
Doküman indir ↓

Uygulama örnekleri · İngilizce PDF · 20 sayfa
Doküman indir ↓

Elektrik bağlantı şemaları · İngilizce PDF · 6 sayfa
Doküman indir ↓
