Dolu seviye
Malzeme üst algılama noktasına ulaştığında doluluk bilgisi sağlar. Bu sinyal, tesisin dolum kontrolünde kullanılabilir.
MOLLET · MOLOSroto · NOKTASAL SEVİYE KONTROLÜ

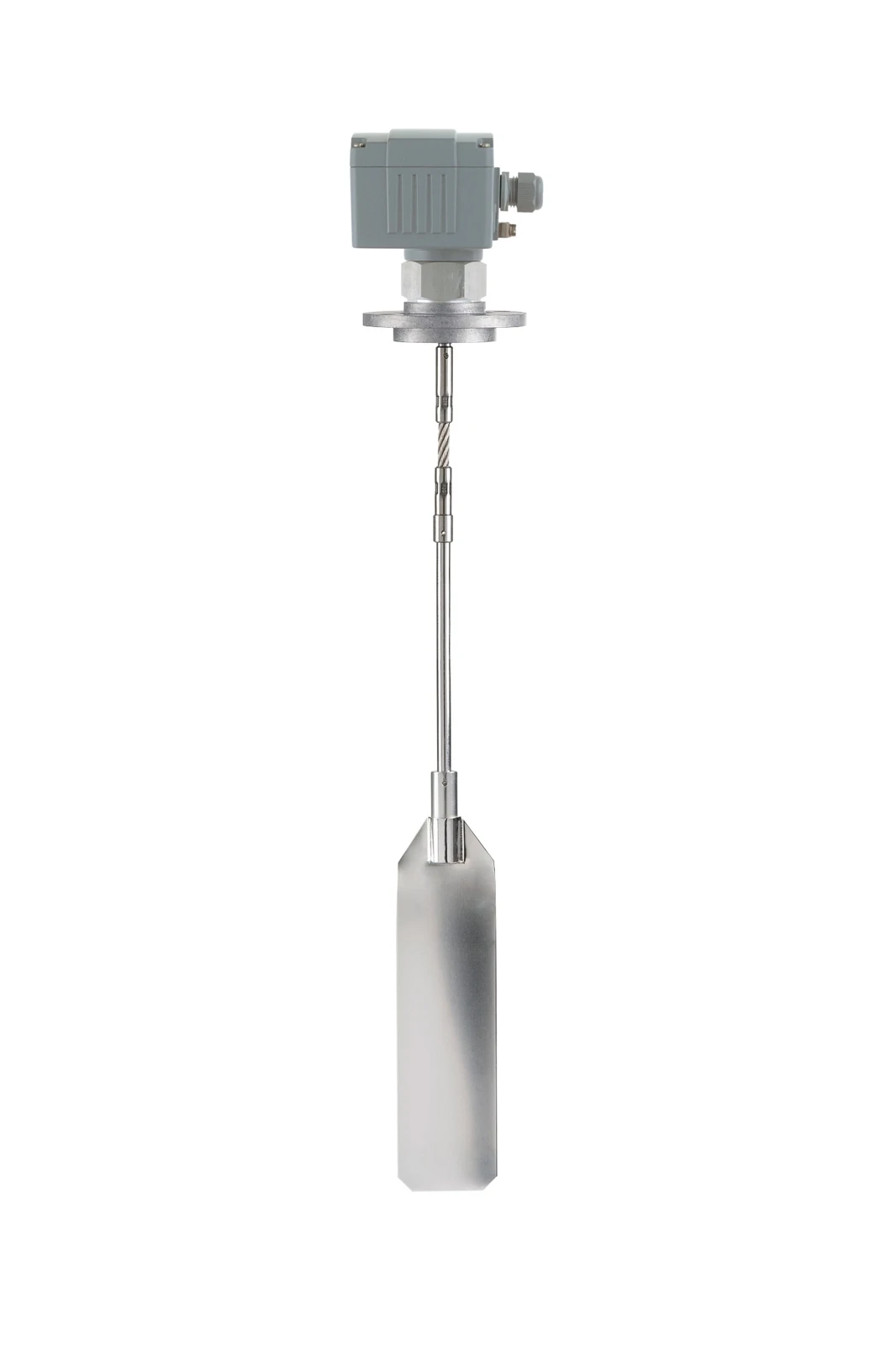

MOLLET DF26 sarkaç milli motorlu seviye sensörü
Üstten sarkaç mil ile dolu seviye kontrolü istenen silo ve kaplarda değerlendirilir. Rijit koruma borusu ve halatlı yapıdan farklı bir mekanik çözümdür.
- Kontrol görevi
- Dolu seviye
- Çalışma prensibi
- Motorla dönen ölçüm bayrağı
- Mekanik yapı
- Sarkaç mil ve bükülme koruması
Uygulamanızın montaj koşullarına göre gövde, besleme, proses bağlantısı ve ölçüm bayrağı seçeneklerini aşağıdan belirleyin.
TEKNİK SEÇİM
Uygulamanıza uygun DF26 konfigürasyonu
Besleme gerilimini ve proses koşullarını belirleyin. Seçiminize bağlı seçenekler güncellenir; sipariş kodu taslağını ve teknik özeti aynı ekranda inceleyebilirsiniz.
Gövde ve ATEX seçeneği
?
Gövde motoru ve elektrik bağlantılarını korur. Ex olmayan standart cihazda yalnız A1 veya A2 seçilir. Yuvarlak gövde bağımsız A3/A4 koduyla sipariş edilmez; yalnız sertifikalı A3B1, A3CB1, A4B1, A4CB1 veya A4CB2 seçenekleriyle bulunur.
Bu adımda belirlenen özellik
Motoru ve elektrik bağlantılarını koruyan gövdeyi ve gerekiyorsa ATEX sertifikasını.
Seçim kriterleriPatlayıcı ortam yoksa yalnız A1 veya A2 seçin. Yuvarlak gövdeler yalnız A3B1/A3CB1 veya A4B1/A4CB1/A4CB2 sertifikalı kodlarıyla sunulur.
Uygulama notu veya çizim bilgisi ekleyin
DF26 nasıl çalışır?
Üstten sarkaç mil ile dolu seviye kontrolü istenen silo ve kaplarda değerlendirilir. Rijit koruma borusu ve halatlı yapıdan farklı bir mekanik çözümdür.
Teknik bilgiler ve seçenekler
Standart cihaz ile opsiyonlu veya ATEX sertifikalı cihazın çalışma sınırları farklıdır. Aşağıdaki değerleri seçtiğiniz gövde ve opsiyonlarla birlikte değerlendirin.
| Kontrol amacı | Dolu seviye |
| Mekanik yapı | Sarkaç mil ve bükülme koruması |
| Montaj | Dikey montaj |
| Seçim koşulları | Bayrak, bağlantı, sıcaklık, basınç ve Ex seçenekleri birlikte doğrulanır |

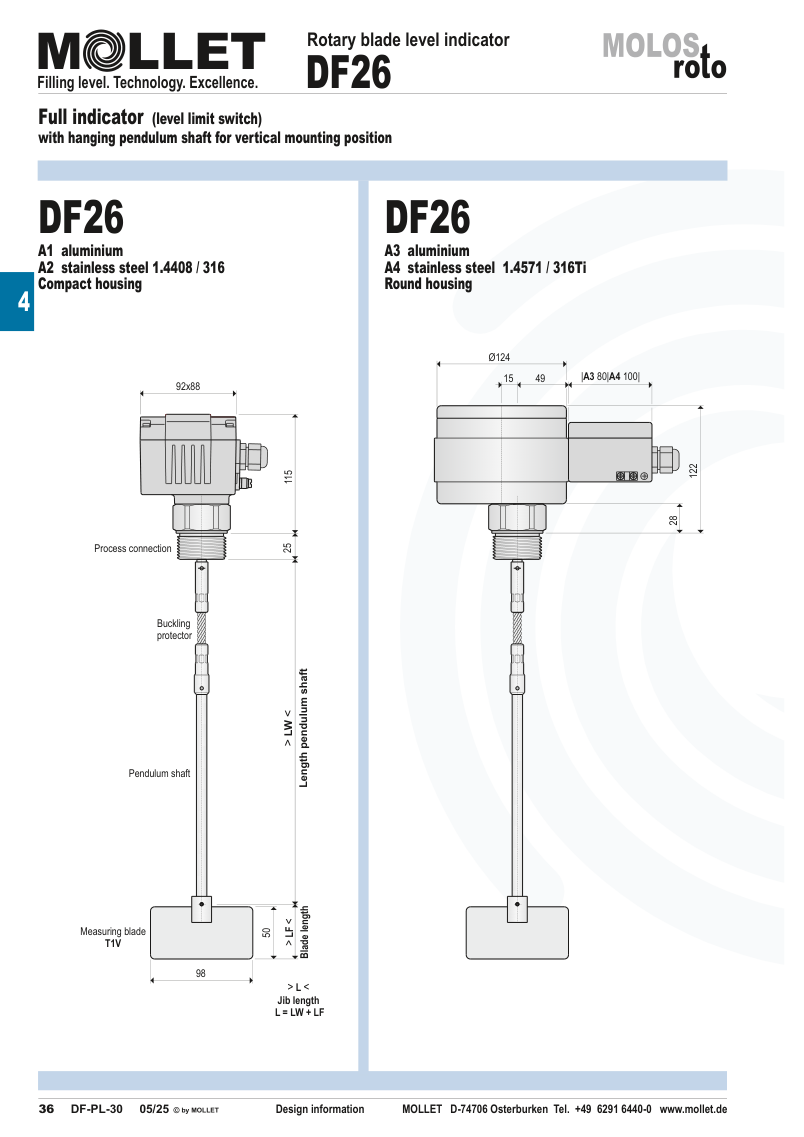

Seçim tablosunun kaynağı: MOLLET DF teknik seçim kataloğu, DF26 s.36–39. Güncel üretici seçenekleri ve özel tasarımlar teklif aşamasında teyit edilir.
ATEX ve sertifika seçimi
Ex uygunluğu ve sıcaklık/basınç limitleri kesin sipariş kodunun sertifika kapsamı ile doğrulanır. Ailenin en yüksek değerleri bütün modellere uygulanmaz.
Katalog çizimleriyle MOLLET montaj rehberi →
Montaj ve proses açısından seçim
Üstten sarkaç mil ile dolu seviye kontrolü istenen silo ve kaplarda değerlendirilir. Rijit koruma borusu ve halatlı yapıdan farklı bir mekanik çözümdür.
- Malzeme: Yığın yoğunluğu, tane yapısı, yapışma ve birikme davranışını ölçüm bayrağı seçiminde değerlendirin.
- Yerleşim: Bayrağın serbestçe dönebildiğini, bağlantı açıklığından geçişini ve dolum akışından korunmasını kontrol edin.
- Montaj ölçüleri: Proses bağlantısını, algılama noktasını ve modele özgü boyları ölçülü çizimde belirtin.
- Proses ve elektrik: İşletme sıcaklığı/basıncı, besleme gerilimi ve varsa Ex bölgesini birlikte belirtin.
Sarkaç hareketi için yeterli açıklık bırakın. Katalog içindekilerinde 1.500 mm’ye kadar boy belirtilir; kesin boy ve bayrak sipariş koduyla doğrulanır.
Farklı bir mekanik yapı mı gerekiyor?
Koruma borusu, güçlendirilmiş mil, açılı kol veya halatlı yerleşim gerekiyorsa diğer MOLOSroto modellerini de değerlendirin.
Teknik dokümanlar
DF26 hakkında sık sorulan sorular
DF26 hangi durumda seçilir?
Üstten sarkaç mil ile dolu seviye kontrolü istenen silo ve kaplarda değerlendirilir. Rijit koruma borusu ve halatlı yapıdan farklı bir mekanik çözümdür.
Teknik teklif için hangi bilgiler gerekir?
Malzeme, yoğunluk, algılama seviyesi, ölçülü montaj çizimi, sıcaklık, basınç, besleme ve varsa Ex bölgesi bilgilerini paylaşın.
Uygulamanızı birlikte değerlendirelim
Malzeme bilgisi, montaj çizimi ve proses koşullarınızı paylaşın. Seçiminizi tamamladıysanız konfigüratördeki “Bu seçimle teklif iste” bağlantısını kullanın.
