Dolu seviye
Malzeme üst algılama noktasına ulaştığında doluluk bilgisi sağlar. Bu sinyal, tesisin dolum kontrolünde kullanılabilir.
MOLLET · MOLOSroto · NOKTASAL SEVİYE KONTROLÜ
MOLLET DF257 açılı kollu halatlı motorlu seviye sensörü
Yan bağlantıdan içeri uzanıp daha aşağı bir algılama noktasına halatla ulaşmak gerektiğinde değerlendirilir.
- Kontrol görevi
- Dolu, boş veya talep seviyesi
- Çalışma prensibi
- Motorla dönen ölçüm bayrağı
- Mekanik yapı
- Açılı kol, sarkan halat ve gerdirme ağırlığı
Uygulamanızın montaj koşullarına göre gövde, besleme, proses bağlantısı ve ölçüm bayrağı seçeneklerini aşağıdan belirleyin.
TEKNİK SEÇİM
Uygulamanıza uygun DF257 konfigürasyonu
Besleme gerilimini ve proses koşullarını belirleyin. Seçiminize bağlı seçenekler güncellenir; sipariş kodu taslağını ve teknik özeti aynı ekranda inceleyebilirsiniz.
Gövde ve ATEX seçeneği
?
Gövde, motorun ve elektrik bağlantılarının bulunduğu üst muhafazadır. Alüminyum veya paslanmaz seçilebilir. B ile başlayan sertifika eki, patlayıcı ortam uygunluğunu belirtir; tesisinizin toz/gaz bölgesiyle eşleştirilmelidir. B2, yalnızca D1 veya D2 izleme ile kullanılabilir. Zone 20 (II 1D) için patlama koruması belgesindeki özel kullanım koşulları ayrıca geçerlidir.
Bu adımda belirlenen özellik
Motoru ve elektrik bağlantılarını koruyan dış gövdeyi ve gerekiyorsa ATEX sertifikasını.
Seçim kriterleriPatlayıcı ortam yoksa yalnız A1 veya A2 seçin. Yuvarlak gövdeler yalnız A3B1/A3CB1 veya A4B1/A4CB1/A4CB2 sertifikalı kodlarıyla sunulur.
Uygulama notu veya çizim bilgisi ekleyin
DF257 nasıl çalışır?
Yan bağlantıdan içeri uzanıp daha aşağı bir algılama noktasına halatla ulaşmak gerektiğinde değerlendirilir.
Boş seviye
Malzeme alt algılama noktasından çekildiğinde haznedeki düşük seviyenin izlenmesine yardımcı olur.
Talep seviyesi
Besleme haznesinde belirlenen noktadaki malzeme varlığına göre yeniden besleme ihtiyacının izlenmesini sağlar.
Teknik bilgiler ve seçenekler
Standart cihaz ile opsiyonlu veya ATEX sertifikalı cihazın çalışma sınırları farklıdır. Aşağıdaki değerleri seçtiğiniz gövde ve opsiyonlarla birlikte değerlendirin.
| Kontrol amacı | Dolu / boş / talep |
| Mekanik yapı | Açılı kol, sarkan halat ve gerdirme ağırlığı |
| Montaj | Yatay bağlantı; aşağı sarkan halat |
| Seçim koşulları | Bayrak, bağlantı, sıcaklık, basınç ve Ex seçenekleri birlikte doğrulanır |
Seçim tablosunun kaynağı: MOLLET DF teknik seçim kataloğu, DF257 s.32–35. Güncel üretici seçenekleri ve özel tasarımlar teklif aşamasında teyit edilir.
ATEX ve sertifika seçimi
Ex uygunluğu ve sıcaklık/basınç limitleri kesin sipariş kodunun sertifika kapsamı ile doğrulanır. Ailenin en yüksek değerleri bütün modellere uygulanmaz.
Katalog çizimleriyle MOLLET montaj rehberi →
Montaj ve proses açısından seçim
Yan bağlantıdan içeri uzanıp daha aşağı bir algılama noktasına halatla ulaşmak gerektiğinde değerlendirilir.
- Malzeme: Yığın yoğunluğu, tane yapısı, yapışma ve birikme davranışını ölçüm bayrağı seçiminde değerlendirin.
- Yerleşim: Bayrağın serbestçe dönebildiğini, bağlantı açıklığından geçişini ve dolum akışından korunmasını kontrol edin.
- Montaj ölçüleri: Proses bağlantısını, algılama noktasını ve modele özgü boyları ölçülü çizimde belirtin.
- Proses ve elektrik: İşletme sıcaklığı/basıncı, besleme gerilimi ve varsa Ex bölgesini birlikte belirtin.

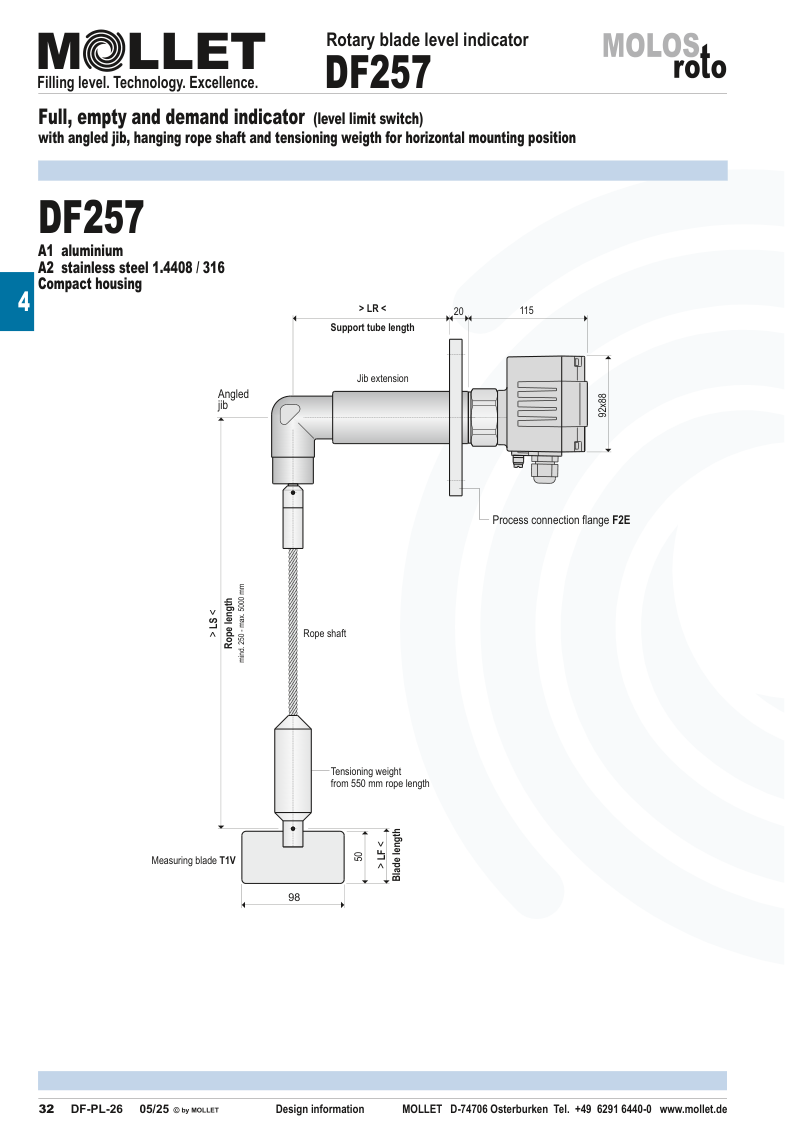

Çizimde halat boyu 250–5.000 mm gösterilir; 550 mm’den itibaren gerdirme ağırlığı belirtilir. Halatın çevredeki ekipmana temasını ve ürün akışını kontrol edin.
Farklı bir mekanik yapı mı gerekiyor?
Koruma borusu, güçlendirilmiş mil, açılı kol veya halatlı yerleşim gerekiyorsa diğer MOLOSroto modellerini de değerlendirin.
Teknik dokümanlar
DF257 hakkında sık sorulan sorular
DF257 hangi durumda seçilir?
Yan bağlantıdan içeri uzanıp daha aşağı bir algılama noktasına halatla ulaşmak gerektiğinde değerlendirilir.
Teknik teklif için hangi bilgiler gerekir?
Malzeme, yoğunluk, algılama seviyesi, ölçülü montaj çizimi, sıcaklık, basınç, besleme ve varsa Ex bölgesi bilgilerini paylaşın.
Uygulamanızı birlikte değerlendirelim
Malzeme bilgisi, montaj çizimi ve proses koşullarınızı paylaşın. Seçiminizi tamamladıysanız konfigüratördeki “Bu seçimle teklif iste” bağlantısını kullanın.
