Dolu seviye
Malzeme üst algılama noktasına ulaştığında doluluk bilgisi sağlar. Bu sinyal, tesisin dolum kontrolünde kullanılabilir.
MOLLET · MOLOSroto · NOKTASAL SEVİYE KONTROLÜ
MOLLET DF23 motorlu seviye sensörü
Ø20 mm güçlendirilmiş mil ve yataklamayla dökme katılarda dolu, boş ve talep seviyesi kontrolü sağlayan motorlu bayraklı seviye şalteri.
- Kontrol görevi
- Dolu, boş veya talep seviyesi
- Çalışma prensibi
- Motorla dönen ölçüm bayrağı
- Mekanik yapı
- Kısa, güçlendirilmiş Ø20 mm mil
Uygulamanızın montaj koşullarına göre gövde, besleme, proses bağlantısı ve ölçüm bayrağı seçeneklerini aşağıdan belirleyin.
TEKNİK SEÇİM
Uygulamanıza uygun DF23 konfigürasyonu
Besleme gerilimini ve proses koşullarını belirleyin. Seçiminize bağlı seçenekler güncellenir; sipariş kodu taslağını ve teknik özeti aynı ekranda inceleyebilirsiniz.
Gövde ve ATEX seçeneği
?
Gövde, motorun ve elektrik bağlantılarının bulunduğu üst muhafazadır. Alüminyum veya paslanmaz seçilebilir. B ile başlayan sertifika eki, patlayıcı ortam uygunluğunu belirtir; tesisinizin toz/gaz bölgesiyle eşleştirilmelidir. B2, yalnızca D1 veya D2 izleme ile kullanılabilir. Zone 20 (II 1D) için patlama koruması belgesindeki özel kullanım koşulları ayrıca geçerlidir.
Gövde malzemesini ve gerekiyorsa ATEX sertifikasını seçin.
Uygulama notu ekleyin
DF23 nasıl çalışır?
DF23, malzemenin bayrak üzerinde oluşturduğu mekanik yüklerin güçlendirilmiş bir mil ve yataklama gerektirdiği uygulamalar için değerlendirilir. Bayrağın durmasıyla nokta seviye bilgisi üretir; sürekli yükseklik ölçmez.
Boş seviye
Malzeme alt algılama noktasından çekildiğinde haznedeki düşük seviyenin izlenmesine yardımcı olur.
Talep seviyesi
Besleme haznesinde belirlenen noktadaki malzeme varlığına göre yeniden besleme ihtiyacının izlenmesini sağlar.
Teknik bilgiler ve seçenekler
Standart cihaz ile opsiyonlu veya ATEX sertifikalı cihazın çalışma sınırları farklıdır. Aşağıdaki değerleri seçtiğiniz gövde ve opsiyonlarla birlikte değerlendirin.
| Algılama | Nokta seviye kontrolü: dolu / boş / talep |
| Bayrak dönüşü | Standart U0: 1 dev/dak; U5: 5 dev/dak seçeneği |
| Besleme seçenekleri | 220–240, 110–120, 48 veya 24 V AC (50–60 Hz); 24, 12 veya 48 V DC |
| Standart proses sıcaklığı | E0: −25…+80 °C; ATEX B2 gövdede −20…+45 °C |
| Standart proses basıncı | P0: −0,5…5 bar; ATEX B1/B2/B3 için −80…+80 mbar |
| Mil ve yataklama | Ø20 mm güçlendirilmiş mil ve güçlendirilmiş yataklama |
| Gövde | Alüminyum veya paslanmaz; kompakt ve ATEX gövde seçenekleri |
| Proses bağlantısı | G1¼, G1½, G2 veya katalogdaki flanşlar |
| Sıcaklık opsiyonları | E1: +150, E2: +200, E3: +260 °C; uygun ısıl ayırma ve R7 keçe ile |
| Mil uzatması | LV: 100–2.000 mm, 100 mm adımlarla; yük ve toplam boy birlikte değerlendirilir. |
Seçim tablosunun kaynağı: MOLLET DF teknik seçim kataloğu, DF23 s.16–19. Güncel üretici seçenekleri ve özel tasarımlar teklif aşamasında teyit edilir.
ATEX ve sertifika seçimi
ATEX seçenekleri mevcuttur. Toz veya gaz bölgesi, gövde ve proses koşulları birlikte seçilir. B2 gövde D1 veya D2 izleme gerektirir; sıcaklık aralığı −20…+45 °C’dir. B1/B2/B3 için proses basıncı −80…+80 mbar ile sınırlıdır. Kesin uygunluk seçilen cihazın sertifikasına göre belirlenir.
Katalog çizimleriyle MOLLET montaj rehberi →
Montaj ve proses açısından seçim
Özellikle boş veya talep seviyesinde, mekanik yükler için güçlendirilmiş mil gerektiğinde DF23’ü değerlendirin. Malzeme davranışı, bayrak tipi ve varsa LV uzatması seçimin birlikte ele alınan parçalarıdır.
- Malzeme: Yığın yoğunluğu, tane yapısı, yapışma ve birikme davranışını ölçüm bayrağı seçiminde değerlendirin.
- Yerleşim: Bayrağın serbestçe dönebildiğini, bağlantı açıklığından geçişini ve dolum akışından korunmasını kontrol edin.
- Montaj ölçüleri: Proses bağlantısını, algılama noktasını ve modele özgü boyları ölçülü çizimde belirtin.
- Proses ve elektrik: İşletme sıcaklığı/basıncı, besleme gerilimi ve varsa Ex bölgesini birlikte belirtin.
Bayraki doğrudan dolum akışından koruyun. Mil uzatması ve bayrak boyunu birlikte değerlendirin. E1/E2/E3 ısıl ayırma bölgesini tozsuz tutun ve yalıtımla kapatmayın; proses sıcaklığını gövdenin ortam sıcaklığıyla karıştırmayın.
Farklı bir mekanik yapı mı gerekiyor?
Koruma borusu, güçlendirilmiş mil, açılı kol veya halatlı yerleşim gerekiyorsa diğer MOLOSroto modellerini de değerlendirin.
Teknik dokümanlar
DF23 hakkında sık sorulan sorular
DF23’ün DF21’den temel farkı nedir?
DF23, Ø20 mm güçlendirilmiş mil ve yataklamaya sahiptir. Mekanik yük gereksinimi seçimde belirleyicidir; yalnızca dalma boyuna bakarak model seçilmez.
LV uzatma kodu toplam boyu gösterir mi?

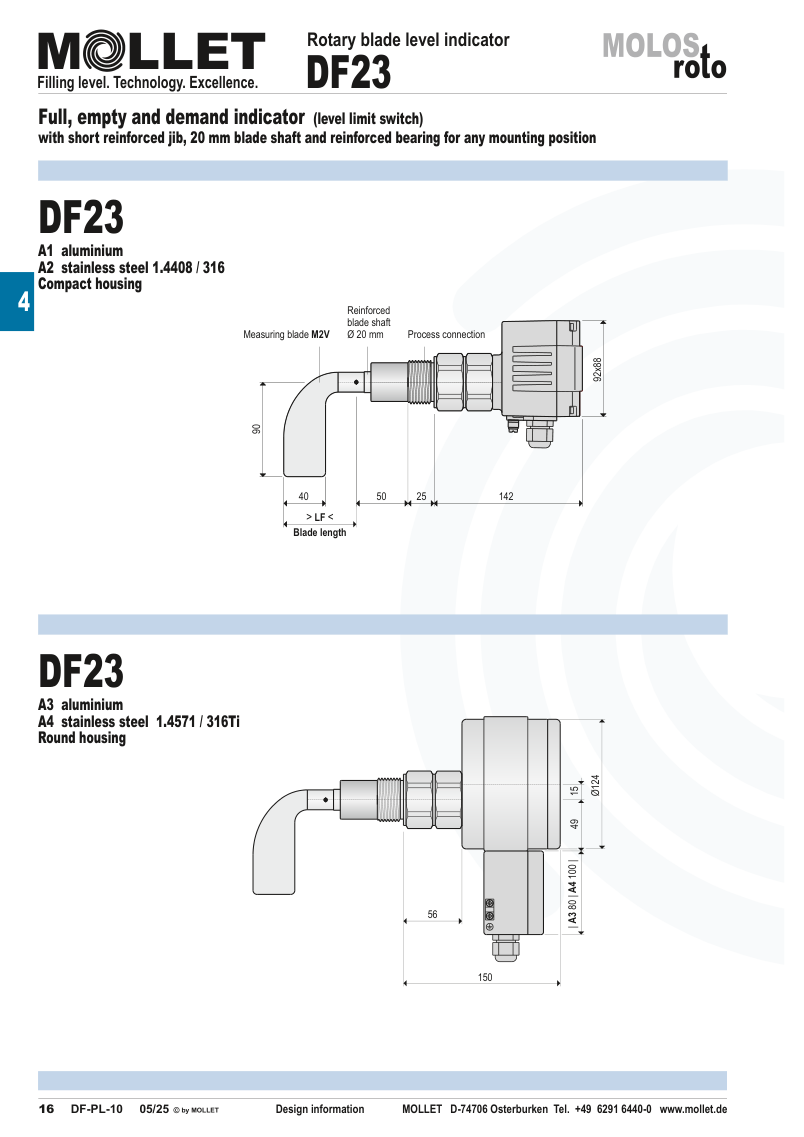

Hayır. Katalog çiziminde L = 50 + LV + LF olarak verilir. Bayrağın LF ölçüsü toplam boyu değiştirir; siparişte ölçümün referans noktaları belirtilmelidir.
Yüksek sıcaklıkta hangi keçe kullanılır?
DF23 katalog seçiminde E1, E2 ve E3 sıcaklık seçenekleri R7 keçe gerektirir. DF21’in sıcaklık ve keçe seçenekleri DF23’e aynen uygulanmaz.
Uygulamanızı birlikte değerlendirelim
Malzeme bilgisi, montaj çizimi ve proses koşullarınızı paylaşın. Seçiminizi tamamladıysanız konfigüratördeki “Bu seçimle teklif iste” bağlantısını kullanın.
