MOLLET · MOLOSroto · NOKTASAL SEVİYE KONTROLÜ

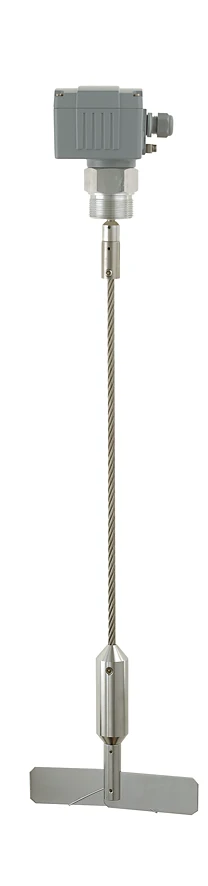

MOLLET DF27 halatlı motorlu seviye sensörü
Üst bağlantıdan aşağıya uzanan halat sayesinde, istenen noktada dolu seviye kontrolü için kullanılır. Ayarlanabilir halat boyu 10 metreye kadar ulaşabilir.
Kontrol görevi
Dolu seviye
Çalışma prensibi
Motorla dönen ölçüm bayrağı
Mekanik yapı
Sarkan halat ve gerdirme ağırlığı
Uygulamanızın montaj koşullarına göre gövde, besleme, proses bağlantısı ve ölçüm bayrağı seçeneklerini aşağıdan belirleyin.
Örnek konfigürasyon. Gövde, bağlantı ve bayrak seçiminize göre değişir.
TEKNİK SEÇİM
Uygulamanıza uygun DF27 konfigürasyonu
Besleme gerilimini ve proses koşullarını belirleyin. Seçiminize bağlı seçenekler güncellenir; sipariş kodu taslağını ve teknik özeti aynı ekranda inceleyebilirsiniz.
Gövde ve ATEX seçeneği
?
Ex olmayan standart cihazda yalnız A1 veya A2 seçilir. Yuvarlak gövde bağımsız A3/A4 koduyla sipariş edilmez; yalnız sertifikalı A3B1, A3CB1, A4B1, A4CB1 veya A4CB2 seçenekleriyle bulunur.
Bu adımda belirlenen özellik
Motoru ve elektrik bağlantılarını koruyan gövdeyi ve gerekiyorsa ATEX sertifikasını.
Seçim kriterleri
Patlayıcı ortam yoksa yalnız A1 veya A2 seçin. Yuvarlak gövdeler yalnız A3B1/A3CB1 veya A4B1/A4CB1/A4CB2 sertifikalı kodlarıyla sunulur.
Uygulama notu veya çizim bilgisi ekleyin
DF27 nasıl çalışır?
Üst bağlantıdan aşağıya uzanan halat sayesinde, istenen noktada dolu seviye kontrolü için kullanılır. Ayarlanabilir halat boyu 10 metreye kadar ulaşabilir.
Dolu seviye
Malzeme üst algılama noktasına ulaştığında doluluk bilgisi sağlar. Bu sinyal, tesisin dolum kontrolünde kullanılabilir.
Teknik bilgiler ve seçenekler
Standart cihaz ile opsiyonlu veya ATEX sertifikalı cihazın çalışma sınırları farklıdır. Aşağıdaki değerleri seçtiğiniz gövde ve opsiyonlarla birlikte değerlendirin.
Kontrol amacı
Dolu seviye
Mekanik yapı
Sarkan halat ve gerdirme ağırlığı
Montaj
Dikey montaj
Seçim koşulları
Bayrak, bağlantı, sıcaklık, basınç ve Ex seçenekleri birlikte doğrulanır
Seçim tablosunun kaynağı: MOLLET DF teknik seçim kataloğu, DF27 s.40–43. Güncel üretici seçenekleri ve özel tasarımlar teklif aşamasında teyit edilir.
ATEX ve sertifika seçimi
Ex uygunluğu ve sıcaklık/basınç limitleri kesin sipariş kodunun sertifika kapsamı ile doğrulanır. Ailenin en yüksek değerleri bütün modellere uygulanmaz.
Üst bağlantıdan aşağıya uzanan halat sayesinde, istenen noktada dolu seviye kontrolü için kullanılır. Ayarlanabilir halat boyu 10 metreye kadar ulaşabilir.
Malzeme: Yığın yoğunluğu, tane yapısı, yapışma ve birikme davranışını ölçüm bayrağı seçiminde değerlendirin.
Yerleşim: Bayrağın serbestçe dönebildiğini, bağlantı açıklığından geçişini ve dolum akışından korunmasını kontrol edin.
Montaj ölçüleri: Proses bağlantısını, algılama noktasını ve modele özgü boyları ölçülü çizimde belirtin.
Proses ve elektrik: İşletme sıcaklığı/basıncı, besleme gerilimi ve varsa Ex bölgesini birlikte belirtin.

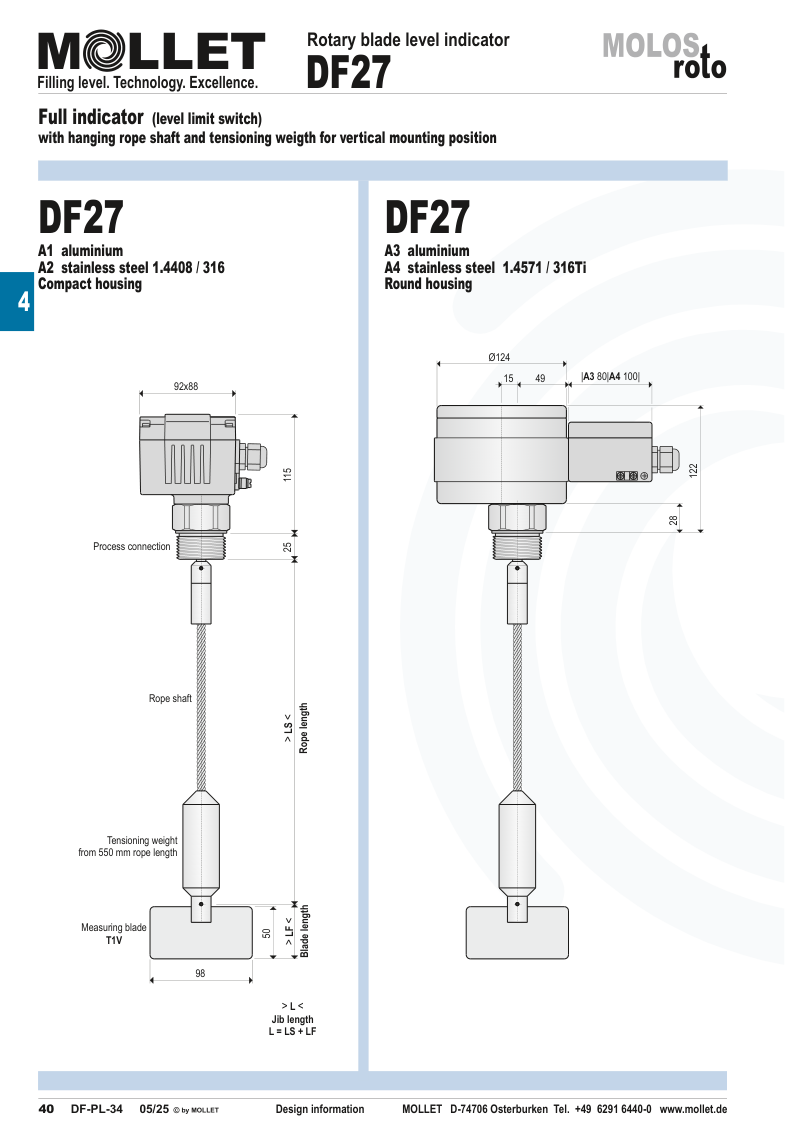

Çizimde 550 mm halat boyundan itibaren gerdirme ağırlığı belirtilir. Halat boyu, ürün hareketi ve sıcaklık konfigürasyonu birlikte değerlendirilir.
Farklı bir mekanik yapı mı gerekiyor?
Koruma borusu, güçlendirilmiş mil, açılı kol veya halatlı yerleşim gerekiyorsa diğer MOLOSroto modellerini de değerlendirin.
Üst bağlantıdan aşağıya uzanan halat sayesinde, istenen noktada dolu seviye kontrolü için kullanılır. Ayarlanabilir halat boyu 10 metreye kadar ulaşabilir.
Teknik teklif için hangi bilgiler gerekir?
Malzeme, yoğunluk, algılama seviyesi, ölçülü montaj çizimi, sıcaklık, basınç, besleme ve varsa Ex bölgesi bilgilerini paylaşın.
