Dolu seviye
Malzeme üst algılama noktasına ulaştığında doluluk bilgisi sağlar. Bu sinyal, tesisin dolum kontrolünde kullanılabilir.
MOLLET · MOLOSroto · NOKTASAL SEVİYE KONTROLÜ
MOLLET DFAS uzaktan kontrol başlıklı motorlu seviye sensörü
Güçlü vibratör veya darbeli ekipmanın kontrol başlığına ilettiği titreşimleri azaltmak için değerlendirilir.
- Kontrol görevi
- Dolu, boş veya talep seviyesi
- Çalışma prensibi
- Motorla dönen ölçüm bayrağı
- Mekanik yapı
- Ayrı kontrol başlığı ve titreşim kesici kauçuk mil
Uygulamanızın montaj koşullarına göre gövde, besleme, proses bağlantısı ve ölçüm bayrağı seçeneklerini aşağıdan belirleyin.
TEKNİK SEÇİM
Uygulamanıza uygun DFAS konfigürasyonu
Besleme gerilimini ve proses koşullarını belirleyin. Seçiminize bağlı seçenekler güncellenir; sipariş kodu taslağını ve teknik özeti aynı ekranda inceleyebilirsiniz.
Gövde ve ATEX seçeneği
?
A1/A2 standart kompakt gövdelerdir. B3 kodları ATEX toz sertifikalı seçenektir.
Bu adımda belirlenen özellik
Kontrol başlığını koruyan gövde ve gerekiyorsa ATEX sertifikası seçilir.
Seçim kriterleriPatlayıcı ortam yoksa A1/A2; toz Ex bölgesi varsa tesis sınıfına uygun B3 kodunu seçin.

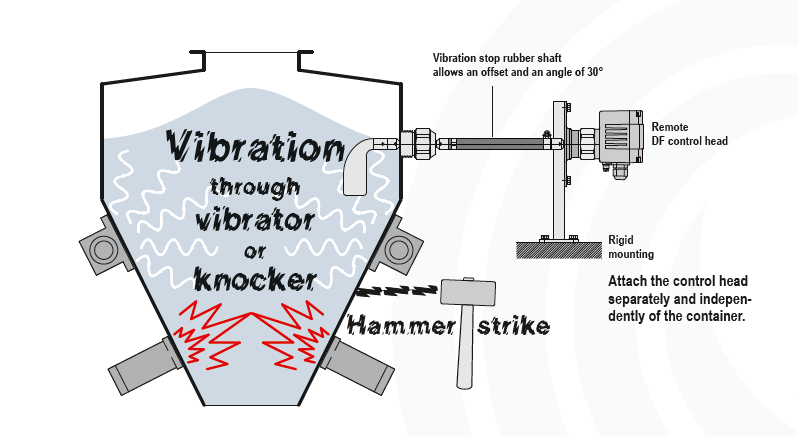

Güçlü titreşim ve darbe olan uygulama
DFAS, vibratör veya darbe kaynaklı titreşimin kontrol başlığına ulaşmasını azaltır. Kontrol başlığı hazneye değil, ayrı ve rijit bir taşıyıcıya sabitlenir.
Uygulama notu veya çizim bilgisi ekleyin
DFAS nasıl çalışır?
Güçlü vibratör veya darbeli ekipmanın kontrol başlığına ilettiği titreşimleri azaltmak için değerlendirilir.
Boş seviye
Malzeme alt algılama noktasından çekildiğinde haznedeki düşük seviyenin izlenmesine yardımcı olur.
Talep seviyesi
Besleme haznesinde belirlenen noktadaki malzeme varlığına göre yeniden besleme ihtiyacının izlenmesini sağlar.
Teknik bilgiler ve seçenekler
Standart cihaz ile opsiyonlu veya ATEX sertifikalı cihazın çalışma sınırları farklıdır. Aşağıdaki değerleri seçtiğiniz gövde ve opsiyonlarla birlikte değerlendirin.
| Kontrol amacı | Dolu / boş / talep |
| Mekanik yapı | Ayrı kontrol başlığı ve titreşim kesici kauçuk mil |
| Montaj | Her montaj konumu; bağımsız başlık montajı |
| Seçim koşulları | Bayrak, bağlantı, sıcaklık, basınç ve Ex seçenekleri birlikte doğrulanır |

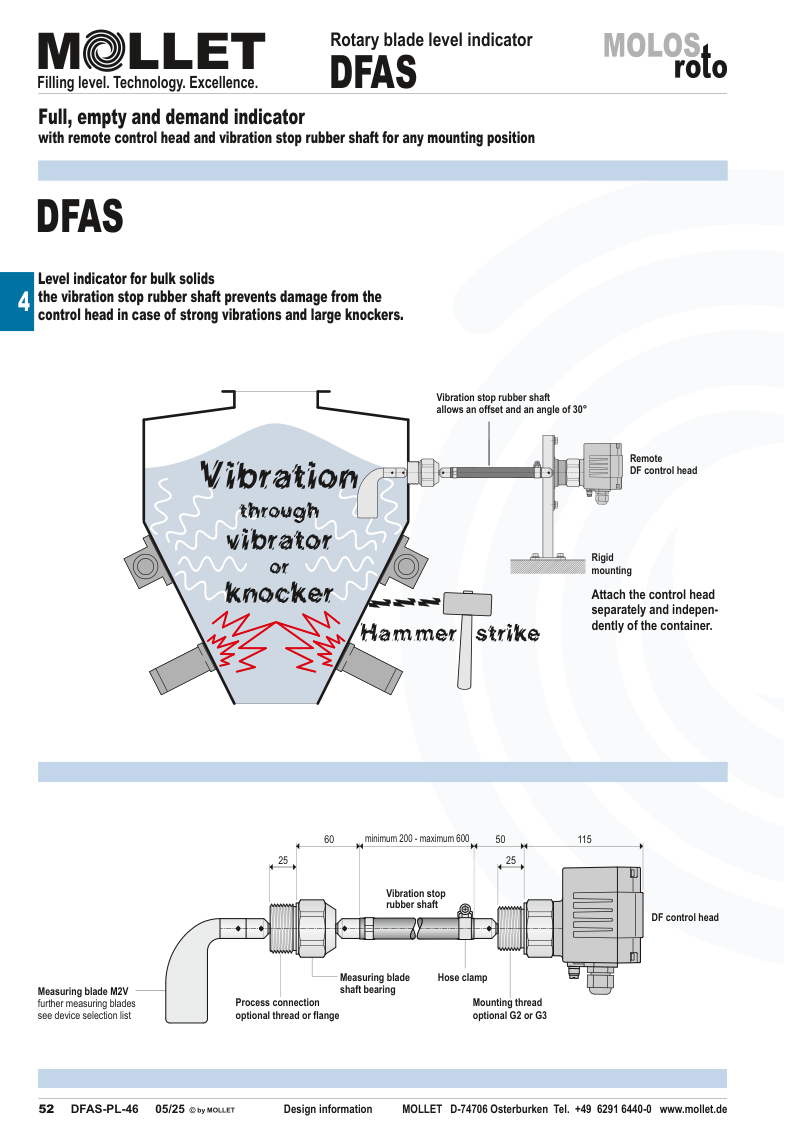

Seçim tablosunun kaynağı: MOLLET DF teknik seçim kataloğu, DFAS s.52–53. Güncel üretici seçenekleri ve özel tasarımlar teklif aşamasında teyit edilir.
ATEX ve sertifika seçimi
Ex uygunluğu ve sıcaklık/basınç limitleri kesin sipariş kodunun sertifika kapsamı ile doğrulanır. Ailenin en yüksek değerleri bütün modellere uygulanmaz.
Katalog çizimleriyle MOLLET montaj rehberi →
Montaj ve proses açısından seçim
Güçlü vibratör veya darbeli ekipmanın kontrol başlığına ilettiği titreşimleri azaltmak için değerlendirilir.
- Malzeme: Yığın yoğunluğu, tane yapısı, yapışma ve birikme davranışını ölçüm bayrağı seçiminde değerlendirin.
- Yerleşim: Bayrağın serbestçe dönebildiğini, bağlantı açıklığından geçişini ve dolum akışından korunmasını kontrol edin.
- Montaj ölçüleri: Proses bağlantısını, algılama noktasını ve modele özgü boyları ölçülü çizimde belirtin.
- Proses ve elektrik: İşletme sıcaklığı/basıncı, besleme gerilimi ve varsa Ex bölgesini birlikte belirtin.
Kontrol başlığı kaptan ayrı ve bağımsız sabitlenmelidir. Çizimde kauçuk mil için 200–600 mm ve 30° açı belirtilir; yerleşim bu sınırlar ve kesin konfigürasyonla doğrulanır.
Farklı bir mekanik yapı mı gerekiyor?
Koruma borusu, güçlendirilmiş mil, açılı kol veya halatlı yerleşim gerekiyorsa diğer MOLOSroto modellerini de değerlendirin.
Teknik dokümanlar
DFAS hakkında sık sorulan sorular
DFAS hangi durumda seçilir?
Güçlü vibratör veya darbeli ekipmanın kontrol başlığına ilettiği titreşimleri azaltmak için değerlendirilir.
Teknik teklif için hangi bilgiler gerekir?
Malzeme, yoğunluk, algılama seviyesi, ölçülü montaj çizimi, sıcaklık, basınç, besleme ve varsa Ex bölgesi bilgilerini paylaşın.
