Dolu seviye
Malzeme üst algılama noktasına ulaştığında doluluk bilgisi sağlar. Bu sinyal, tesisin dolum kontrolünde kullanılabilir.
MOLLET · MOLOSroto · NOKTASAL SEVİYE KONTROLÜ
MOLLET DF25 açılı kollu motorlu seviye sensörü
Açılı destek kolu ve flanşlı yerleşimiyle silo ve bunkerlerde dolu, boş ve talep seviyelerinin kontrolü.
- Kontrol görevi
- Dolu, boş veya talep seviyesi
- Çalışma prensibi
- Motorla dönen ölçüm bayrağı
- Mekanik yapı
- Açılı rijit kol
Uygulamanızın montaj koşullarına göre gövde, besleme, proses bağlantısı ve ölçüm bayrağı seçeneklerini aşağıdan belirleyin.
TEKNİK SEÇİM
Uygulamanıza uygun DF25 konfigürasyonu
Besleme gerilimini ve proses koşullarını belirleyin. Seçiminize bağlı seçenekler güncellenir; sipariş kodu taslağını ve teknik özeti aynı ekranda inceleyebilirsiniz.
Gövde ve ATEX seçeneği
?
Gövde, motorun ve elektrik bağlantılarının bulunduğu üst muhafazadır. Alüminyum veya paslanmaz seçilebilir. B ile başlayan sertifika eki, patlayıcı ortam uygunluğunu belirtir; tesisinizin toz/gaz bölgesiyle eşleştirilmelidir. B2, yalnızca D1 veya D2 izleme ile kullanılabilir. Zone 20 (II 1D) için patlama koruması belgesindeki özel kullanım koşulları ayrıca geçerlidir.
Bu adımda belirlenen özellik
Cihazın dış gövdesini ve gerekiyorsa ATEX sertifikasını.
Seçim kriterleriTesisinizde patlayıcı toz/gaz bölgesi yoksa standart A1/A2; varsa bölge sınıfına uygun B kodunu seçin.
Uygulama notu veya çizim bilgisi ekleyin
DF25 nasıl çalışır?
DF25, ölçüm bayrakini proses bağlantısından açılı bir kol ile uzaklaştıran MOLOSroto çözümüdür. Seçimde yalnızca model adı değil; flanş yönü, destek borusu uzunluğu ve bayrakin silo içindeki konumu birlikte değerlendirilir.
Boş seviye
Malzeme alt algılama noktasından çekildiğinde haznedeki düşük seviyenin izlenmesine yardımcı olur.
Talep seviyesi
Besleme haznesinde belirlenen noktadaki malzeme varlığına göre yeniden besleme ihtiyacının izlenmesini sağlar.
Teknik bilgiler ve seçenekler
Standart cihaz ile opsiyonlu veya ATEX sertifikalı cihazın çalışma sınırları farklıdır. Aşağıdaki değerleri seçtiğiniz gövde ve opsiyonlarla birlikte değerlendirin.
| Algılama | Noktasal seviye: dolu / boş / talep |
| Mekanik yapı | Açılı, rijit destek kolu |

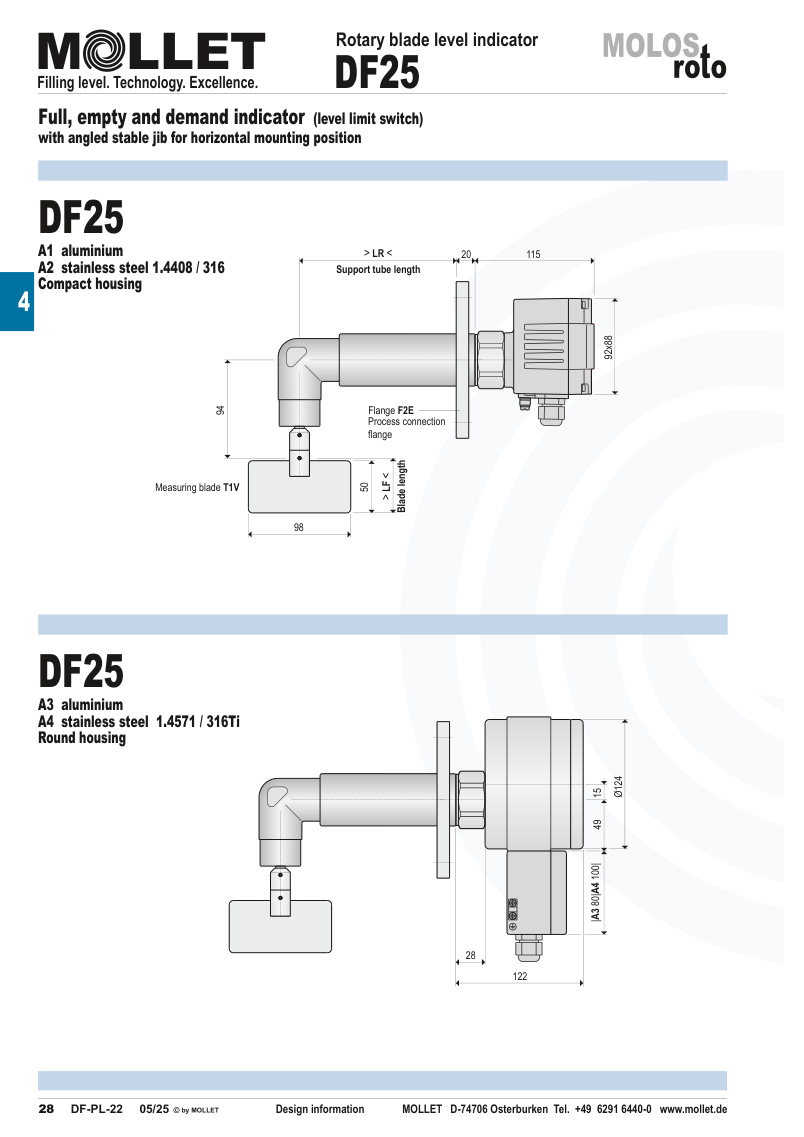

| Çizimdeki bayrak | T1V; nihai bayrak uygulamaya göre seçilir |
| Çizimdeki bağlantı | F2E flanş |
| Gövde seçenekleri | A1/A3 alüminyum; A2 1.4408 / 316; A4 1.4571 / 316Ti |
| Sıcaklık opsiyonları | E1: 150 °C; E2: 200 °C; E3: 260 °C’ye kadar — uygun ısıl ayırma ile |
Seçim tablosunun kaynağı: MOLLET DF teknik seçim kataloğu, DF25 s.28–31. Güncel üretici seçenekleri ve özel tasarımlar teklif aşamasında teyit edilir.
ATEX ve sertifika seçimi
Ex uygunluğu model adından belirlenmez. Toz/gaz bölgesi, gövde, proses bağlantısı ve seçilen opsiyonlar için sertifika kapsamı ile özel kullanım koşulları birlikte doğrulanmalıdır.
Katalog çizimleriyle MOLLET montaj rehberi →
Montaj ve proses açısından seçim
Bağlantı noktası ile algılama noktası arasında açılı bir yerleşim gerektiğinde değerlendirilir. Broşürdeki montaj yönü ifadeleri sayfalar arasında farklılık gösterdiğinden nihai yön ve mekanik yerleşim üretici çizimi üzerinden teyit edilir.
- Malzeme: Yığın yoğunluğu, tane yapısı, yapışma ve birikme davranışını ölçüm bayrağı seçiminde değerlendirin.
- Yerleşim: Bayrağın serbestçe dönebildiğini, bağlantı açıklığından geçişini ve dolum akışından korunmasını kontrol edin.
- Montaj ölçüleri: Proses bağlantısını, algılama noktasını ve modele özgü boyları ölçülü çizimde belirtin.
- Proses ve elektrik: İşletme sıcaklığı/basıncı, besleme gerilimi ve varsa Ex bölgesini birlikte belirtin.
Flanşın silo duvarına açısını, destek borusu uzunluğunu ve bayrak açıklığını ölçülü çizimde belirtin. Isıl ayırma bölgesini tozdan arındırın ve yalıtmayın. Montaj yönü ve izin verilen yükler kesin konfigürasyon için teyit edilir.
Farklı bir mekanik yapı mı gerekiyor?
Koruma borusu, güçlendirilmiş mil, açılı kol veya halatlı yerleşim gerekiyorsa diğer MOLOSroto modellerini de değerlendirin.
Teknik dokümanlar
DF25 hakkında sık sorulan sorular
Teknik teklif için hangi bilgiler gerekir?
Malzeme adı, yoğunluğu, sıcaklık ve basınç, montaj çizimi, elektriksel çıkış ihtiyacı ve varsa Ex bölge bilgisi yeterli bir başlangıç sağlar.
Stok ve teslim süresi nedir?
Güncel stok ve teslim süresi, seçilen ürün koduna göre teklif aşamasında teyit edilir.
Uygulamanızı birlikte değerlendirelim
Malzeme bilgisi, montaj çizimi ve proses koşullarınızı paylaşın. Seçiminizi tamamladıysanız konfigüratördeki “Bu seçimle teklif iste” bağlantısını kullanın.
