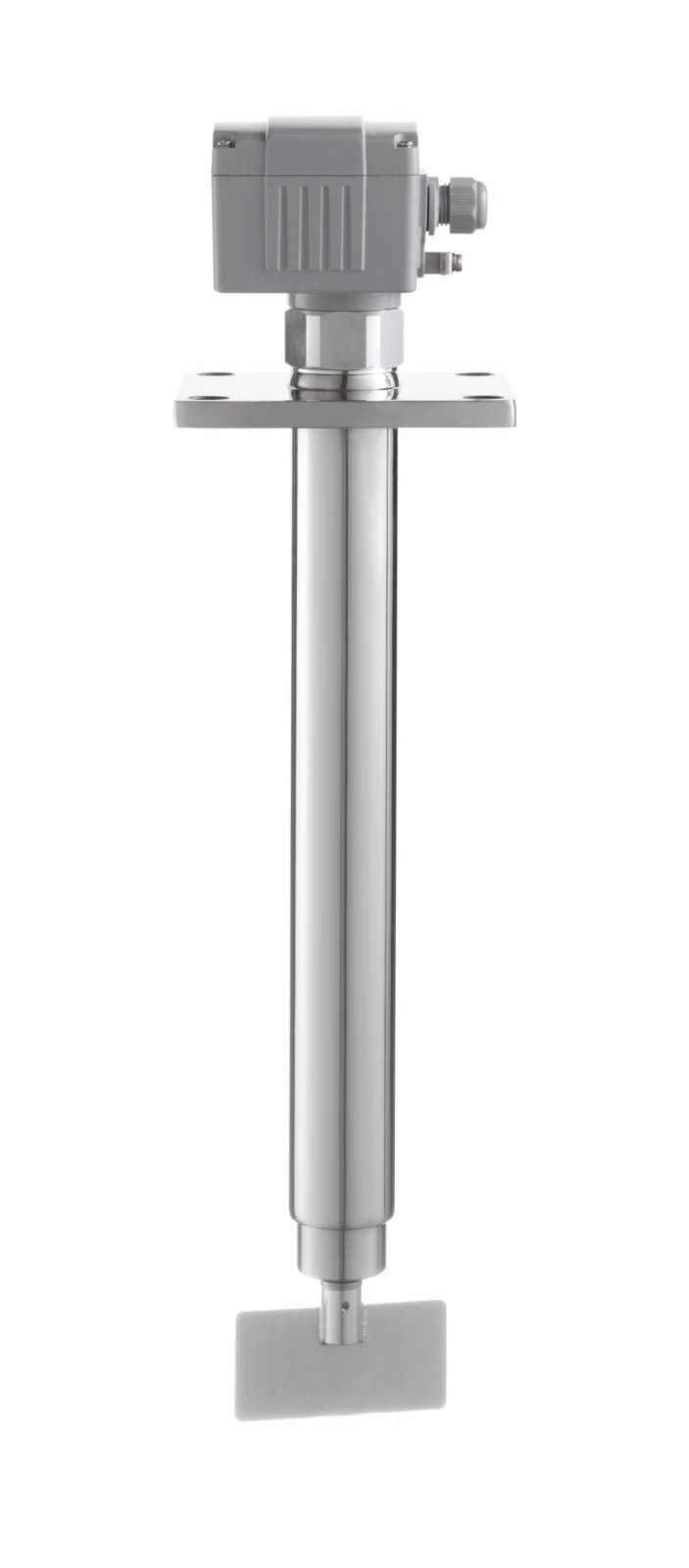

Örnek konfigürasyon. Gövde, bağlantı ve bayrak seçiminize göre değişir.
TEKNİK SEÇİM
Uygulamanıza uygun DF24 konfigürasyonu
Besleme gerilimini ve proses koşullarını belirleyin. Seçiminize bağlı seçenekler güncellenir; sipariş kodu taslağını ve teknik özeti aynı ekranda inceleyebilirsiniz.
Gövde ve ATEX seçeneği
?
Gövde, motorun ve elektrik bağlantılarının bulunduğu üst muhafazadır. Alüminyum veya paslanmaz seçilebilir. B ile başlayan sertifika eki, patlayıcı ortam uygunluğunu belirtir; tesisinizin toz/gaz bölgesiyle eşleştirilmelidir. B2, yalnızca D1 veya D2 izleme ile kullanılabilir. Zone 20 (II 1D) için patlama koruması belgesindeki özel kullanım koşulları ayrıca geçerlidir.
Gövde malzemesini ve gerekiyorsa ATEX sertifikasını seçin.
Uygulama notu ekleyin
DF24 nasıl çalışır?
DF23’e göre daha uzun erişim ve güçlendirilmiş mil gereken yerleşimlerde değerlendirilir. Katalog özellikle talep ve boş seviye kontrolünü vurgular.
Dolu seviye
Malzeme üst algılama noktasına ulaştığında doluluk bilgisi sağlar. Bu sinyal, tesisin dolum kontrolünde kullanılabilir.
Boş seviye
Malzeme alt algılama noktasından çekildiğinde haznedeki düşük seviyenin izlenmesine yardımcı olur.
Talep seviyesi
Besleme haznesinde belirlenen noktadaki malzeme varlığına göre yeniden besleme ihtiyacının izlenmesini sağlar.
Teknik bilgiler ve seçenekler
Standart cihaz ile opsiyonlu veya ATEX sertifikalı cihazın çalışma sınırları farklıdır. Aşağıdaki değerleri seçtiğiniz gövde ve opsiyonlarla birlikte değerlendirin.
Kontrol amacı
Dolu / boş / talep
Mekanik yapı
Uzun güçlendirilmiş kol; Ø20 mm mil ve güçlendirilmiş yataklama
Montaj
Her montaj konumu
Seçim koşulları
Bayrak, bağlantı, sıcaklık, basınç ve Ex seçenekleri birlikte doğrulanır

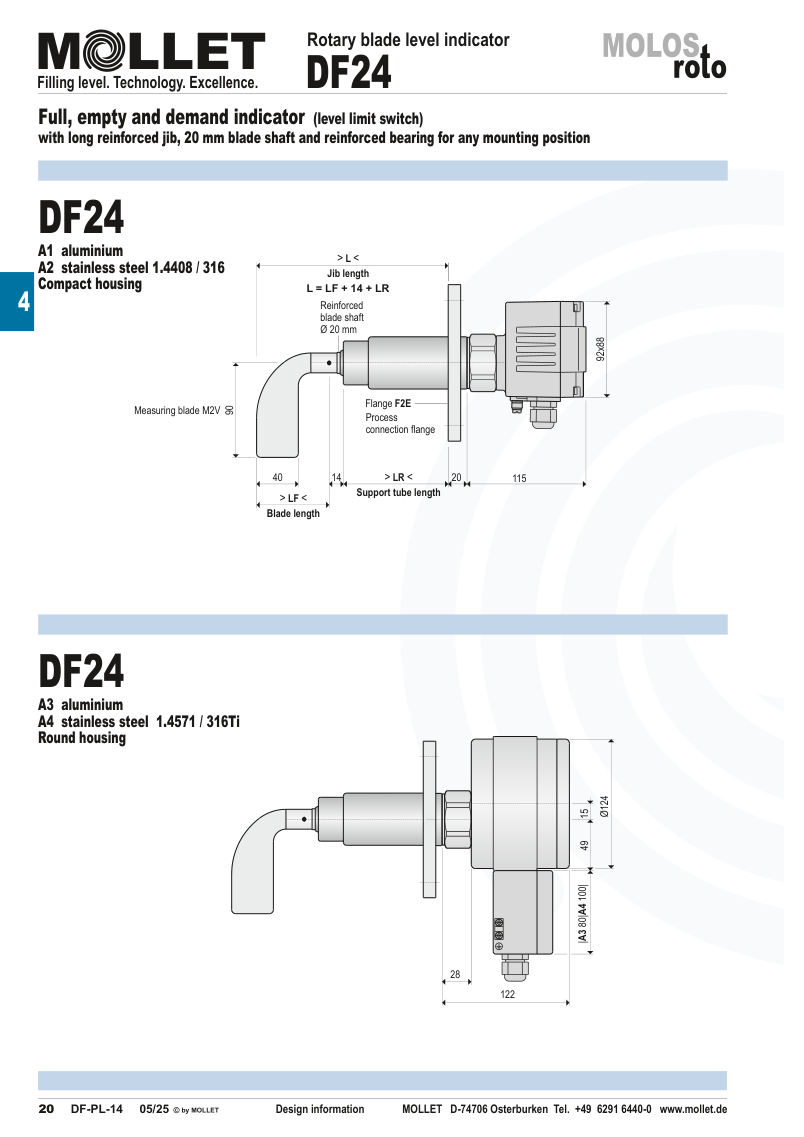

Seçim tablosunun kaynağı: MOLLET DF teknik seçim kataloğu, DF24 s.20–23. Güncel üretici seçenekleri ve özel tasarımlar teklif aşamasında teyit edilir.
ATEX ve sertifika seçimi
Ex uygunluğu ve sıcaklık/basınç limitleri kesin sipariş kodunun sertifika kapsamı ile doğrulanır. Ailenin en yüksek değerleri bütün modellere uygulanmaz.
DF23’e göre daha uzun erişim ve güçlendirilmiş mil gereken yerleşimlerde değerlendirilir. Katalog özellikle talep ve boş seviye kontrolünü vurgular.
Teknik teklif için hangi bilgiler gerekir?
Malzeme, yoğunluk, algılama seviyesi, ölçülü montaj çizimi, sıcaklık, basınç, besleme ve varsa Ex bölgesi bilgilerini paylaşın.
Uygulamanızı birlikte değerlendirelim
Malzeme bilgisi, montaj çizimi ve proses koşullarınızı paylaşın. Seçiminizi tamamladıysanız konfigüratördeki “Bu seçimle teklif iste” bağlantısını kullanın.
