Dolu seviye
Malzeme üst algılama noktasına ulaştığında doluluk bilgisi sağlar. Bu sinyal, tesisin dolum kontrolünde kullanılabilir.
MOLLET · MOLOSroto · NOKTASAL SEVİYE KONTROLÜ

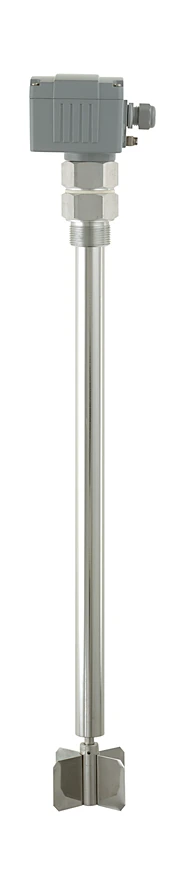

MOLLET DF28 koruma borulu motorlu seviye sensörü
Koruma borusuyla algılama noktasını silo içine taşıyan, dolu seviye kontrolüne yönelik MOLOSroto çözümü.
- Kontrol görevi
- Dolu seviye
- Çalışma prensibi
- Motorla dönen ölçüm bayrağı
- Mekanik yapı
- Koruma borulu mil
Uygulamanızın montaj koşullarına göre gövde, besleme, proses bağlantısı ve ölçüm bayrağı seçeneklerini aşağıdan belirleyin.
TEKNİK SEÇİM
Uygulamanıza uygun DF28 konfigürasyonu
Besleme gerilimini ve proses koşullarını belirleyin. Seçiminize bağlı seçenekler güncellenir; sipariş kodu taslağını ve teknik özeti aynı ekranda inceleyebilirsiniz.
Gövde ve ATEX seçeneği
?
Gövde, motorun ve elektrik bağlantılarının bulunduğu üst muhafazadır. Alüminyum veya paslanmaz seçilebilir. B ile başlayan sertifika eki, patlayıcı ortam uygunluğunu belirtir; tesisinizin toz/gaz bölgesiyle eşleştirilmelidir. B2, yalnızca D1 veya D2 izleme ile kullanılabilir. Zone 20 (II 1D) için patlama koruması belgesindeki özel kullanım koşulları ayrıca geçerlidir.
Bu adımda belirlenen özellik
Motoru ve elektrik bağlantılarını koruyan gövdeyi ve gerekiyorsa ATEX sertifikasını.
Seçim kriterleriPatlayıcı ortam yoksa yalnız A1 veya A2 seçin. Yuvarlak gövdeler yalnız A3B1/A3CB1 veya A4B1/A4CB1/A4CB2 sertifikalı kodlarıyla sunulur.
Uygulama notu veya çizim bilgisi ekleyin
DF28 nasıl çalışır?
DF28, koruma borulu yapısıyla özellikle üstten dolu seviye kontrolü için kullanılır. Boru uzunluğu, montaj yönü ve dolum sırasında oluşan mekanik yükler aynı seçim içinde değerlendirilir. HVP seviye ayarı ve SD1V bayrak koruması gibi seçenekler uygulamaya göre ele alınır.
Teknik bilgiler ve seçenekler
Standart cihaz ile opsiyonlu veya ATEX sertifikalı cihazın çalışma sınırları farklıdır. Aşağıdaki değerleri seçtiğiniz gövde ve opsiyonlarla birlikte değerlendirin.
| Algılama | Noktasal dolu seviye kontrolü |
| Mekanik yapı | Koruma borulu mil |
| Boru boyu | Katalog ailesinde 6.000 mm’ye kadar; konfigürasyona bağlı |
| Montaj | Dikey montaj; KD uç yatağı ve sızdırmazlık halkası seçeneğiyle yatay montaj uygulanabilir |
| Sıcaklık opsiyonları | E1: 150 °C; E2: 200 °C; E3: 260 °C; E4: 500 °C’ye kadar |
| Seviye ayarı | HVP8 / HVP9; farklı toz ve basınç koşulları |
| Bayrak koruması | SD1V koruma çatısı; ayrı mekanik konfigürasyon |
Seçim tablosunun kaynağı: MOLLET DF teknik seçim kataloğu, DF28 s.44–49. Güncel üretici seçenekleri ve özel tasarımlar teklif aşamasında teyit edilir.
ATEX ve sertifika seçimi
Ex uygunluğu model adından belirlenmez. Toz/gaz bölgesi, gövde, proses bağlantısı ve seçilen opsiyonlar için sertifika kapsamı ile özel kullanım koşulları birlikte doğrulanmalıdır.

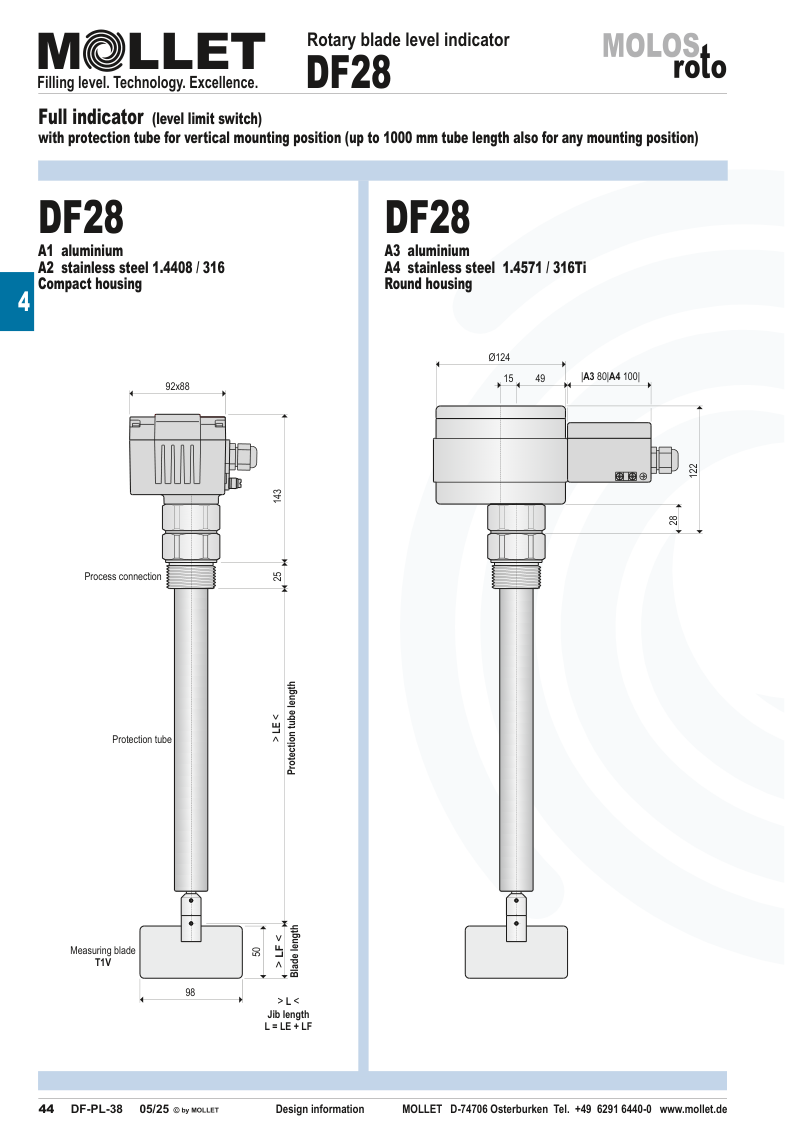

Katalog çizimleriyle MOLLET montaj rehberi →
Montaj ve proses açısından seçim
Silo üstünden belirli bir algılama seviyesine erişmek istendiğinde değerlendirilir. Standart model çizimi dikey montajı, 1.000 mm’ye kadar boru boyunda ise diğer montaj konumlarını belirtir; özel korumalı konfigürasyonlar ayrı doğrulama gerektirir.
- Malzeme: Yığın yoğunluğu, tane yapısı, yapışma ve birikme davranışını ölçüm bayrağı seçiminde değerlendirin.
- Yerleşim: Bayrağın serbestçe dönebildiğini, bağlantı açıklığından geçişini ve dolum akışından korunmasını kontrol edin.
- Montaj ölçüleri: Proses bağlantısını, algılama noktasını ve modele özgü boyları ölçülü çizimde belirtin.
- Proses ve elektrik: İşletme sıcaklığı/basıncı, besleme gerilimi ve varsa Ex bölgesini birlikte belirtin.
Dikey montaj standarttır. Yatay montajda koruma borusu ucundaki KD yatak ve sızdırmazlık halkası seçeneğini kullanın; kesin yerleşimi üretici çizimiyle doğrulayın. Dolum akışının bayrake ve koruma borusuna uyguladığı yükü değerlendirin. HVP9 yalnızca tozsuz ve basınçsız işletme için tanımlanır. HVP8’in basınç ve sıcaklık sınırları bütün cihazın sınırı olarak kullanılamaz. Isıl ayırma bölgesini temiz ve yalıtımsız bırakın.
Farklı bir mekanik yapı mı gerekiyor?
Koruma borusu, güçlendirilmiş mil, açılı kol veya halatlı yerleşim gerekiyorsa diğer MOLOSroto modellerini de değerlendirin.
Teknik dokümanlar
DF28 hakkında sık sorulan sorular
DF28 her uzunlukta yatay monte edilebilir mi?
Dikey montaj standarttır. Yatay montajda koruma borusu ucundaki KD yatak ve sızdırmazlık halkası seçeneği kullanılır; boru boyu, mekanik yük ve kesin yerleşim üretici çizimiyle doğrulanır.
HVP8 ile HVP9 aynı amaçla kullanılabilir mi?
İkisi de seviye ayarına yöneliktir; işletme koşulları farklıdır. HVP9 tozsuz ve basınçsız işletme için, HVP8 ise belirtilen sınırlar içinde toz ve basınç sızdırmaz çalışma için tanımlanır.
Uygulamanızı birlikte değerlendirelim
Malzeme bilgisi, montaj çizimi ve proses koşullarınızı paylaşın. Seçiminizi tamamladıysanız konfigüratördeki “Bu seçimle teklif iste” bağlantısını kullanın.
