Dolu seviye
Malzeme üst algılama noktasına ulaştığında doluluk bilgisi sağlar. Bu sinyal, tesisin dolum kontrolünde kullanılabilir.
MOLLET · MOLOSroto · NOKTASAL SEVİYE KONTROLÜ
MOLLET DF245 açılı güçlendirilmiş motorlu seviye sensörü
Açılı erişimle birlikte güçlendirilmiş mil ve yataklama ihtiyacı olduğunda değerlendirilir. DF25 ile aynı mekanik yapı varsayılmamalıdır.
- Kontrol görevi
- Dolu, boş veya talep seviyesi
- Çalışma prensibi
- Motorla dönen ölçüm bayrağı
- Mekanik yapı
- Açılı rijit kol; Ø20 mm mil ve çift yataklama
Uygulamanızın montaj koşullarına göre gövde, besleme, proses bağlantısı ve ölçüm bayrağı seçeneklerini aşağıdan belirleyin.
TEKNİK SEÇİM
Uygulamanıza uygun DF245 konfigürasyonu
Besleme gerilimini ve proses koşullarını belirleyin. Seçiminize bağlı seçenekler güncellenir; sipariş kodu taslağını ve teknik özeti aynı ekranda inceleyebilirsiniz.
Gövde ve ATEX seçeneği
?
Gövde, motorun ve elektrik bağlantılarının bulunduğu üst muhafazadır. Alüminyum veya paslanmaz seçilebilir. B ile başlayan sertifika eki, patlayıcı ortam uygunluğunu belirtir; tesisinizin toz/gaz bölgesiyle eşleştirilmelidir. B2, yalnızca D1 veya D2 izleme ile kullanılabilir. Zone 20 (II 1D) için patlama koruması belgesindeki özel kullanım koşulları ayrıca geçerlidir.
Gövde malzemesini ve gerekiyorsa ATEX sertifikasını seçin.
Uygulama notu ekleyin
DF245 nasıl çalışır?
Açılı erişimle birlikte güçlendirilmiş mil ve yataklama ihtiyacı olduğunda değerlendirilir. DF25 ile aynı mekanik yapı varsayılmamalıdır.
Boş seviye
Malzeme alt algılama noktasından çekildiğinde haznedeki düşük seviyenin izlenmesine yardımcı olur.
Talep seviyesi
Besleme haznesinde belirlenen noktadaki malzeme varlığına göre yeniden besleme ihtiyacının izlenmesini sağlar.
Teknik bilgiler ve seçenekler
Standart cihaz ile opsiyonlu veya ATEX sertifikalı cihazın çalışma sınırları farklıdır. Aşağıdaki değerleri seçtiğiniz gövde ve opsiyonlarla birlikte değerlendirin.
| Kontrol amacı | Dolu / boş / talep |
| Mekanik yapı | Açılı rijit kol; Ø20 mm mil ve çift yataklama |
| Montaj | Yatay montaj |
| Seçim koşulları | Bayrak, bağlantı, sıcaklık, basınç ve Ex seçenekleri birlikte doğrulanır |

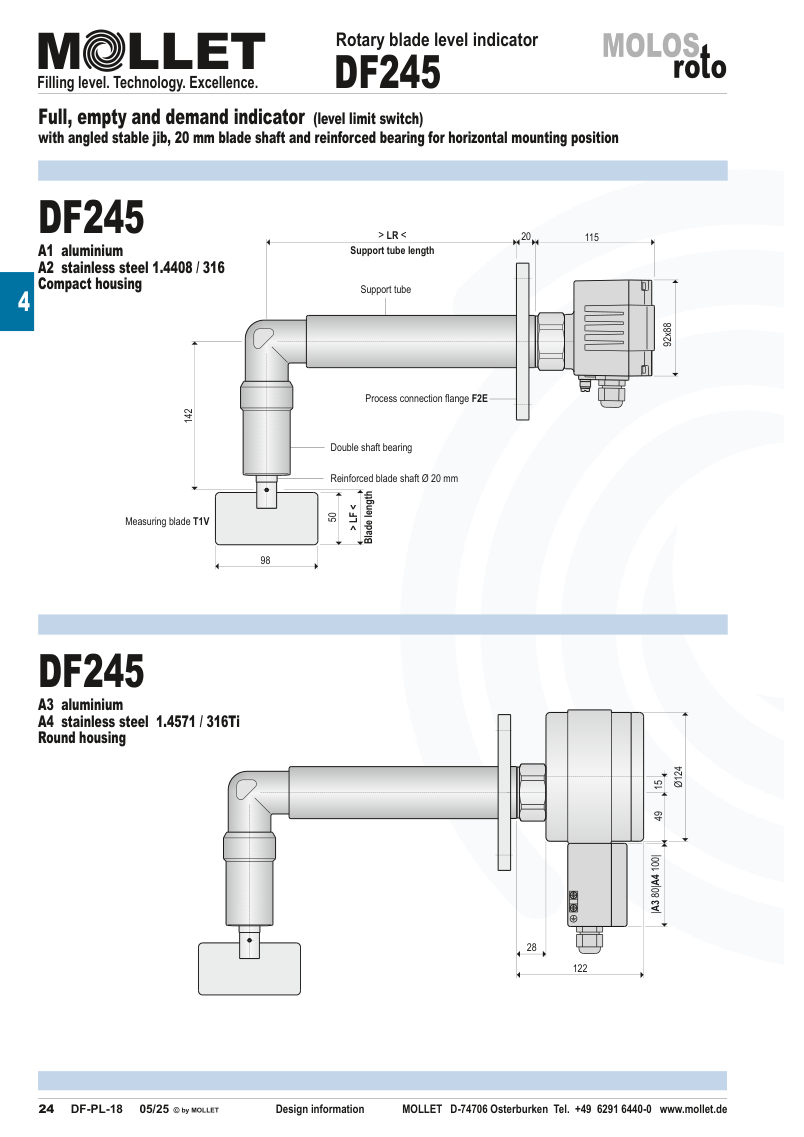

Seçim tablosunun kaynağı: MOLLET DF teknik seçim kataloğu, DF245 s.24–27. Güncel üretici seçenekleri ve özel tasarımlar teklif aşamasında teyit edilir.
ATEX ve sertifika seçimi
Ex uygunluğu ve sıcaklık/basınç limitleri kesin sipariş kodunun sertifika kapsamı ile doğrulanır. Ailenin en yüksek değerleri bütün modellere uygulanmaz.
Katalog çizimleriyle MOLLET montaj rehberi →
Montaj ve proses açısından seçim
Açılı erişimle birlikte güçlendirilmiş mil ve yataklama ihtiyacı olduğunda değerlendirilir. DF25 ile aynı mekanik yapı varsayılmamalıdır.
- Malzeme: Yığın yoğunluğu, tane yapısı, yapışma ve birikme davranışını ölçüm bayrağı seçiminde değerlendirin.
- Yerleşim: Bayrağın serbestçe dönebildiğini, bağlantı açıklığından geçişini ve dolum akışından korunmasını kontrol edin.
- Montaj ölçüleri: Proses bağlantısını, algılama noktasını ve modele özgü boyları ölçülü çizimde belirtin.
- Proses ve elektrik: İşletme sıcaklığı/basıncı, besleme gerilimi ve varsa Ex bölgesini birlikte belirtin.
F2E flanş, destek borusu uzunluğu ve açı birlikte tanımlanır. Takviye nervürü ve sıcaklık seçenekleri seçilen konfigürasyona göre kontrol edilir.
Farklı bir mekanik yapı mı gerekiyor?
Koruma borusu, güçlendirilmiş mil, açılı kol veya halatlı yerleşim gerekiyorsa diğer MOLOSroto modellerini de değerlendirin.
Teknik dokümanlar
DF245 hakkında sık sorulan sorular
DF245 hangi durumda seçilir?
Açılı erişimle birlikte güçlendirilmiş mil ve yataklama ihtiyacı olduğunda değerlendirilir. DF25 ile aynı mekanik yapı varsayılmamalıdır.
Teknik teklif için hangi bilgiler gerekir?
Malzeme, yoğunluk, algılama seviyesi, ölçülü montaj çizimi, sıcaklık, basınç, besleme ve varsa Ex bölgesi bilgilerini paylaşın.
Uygulamanızı birlikte değerlendirelim
Malzeme bilgisi, montaj çizimi ve proses koşullarınızı paylaşın. Seçiminizi tamamladıysanız konfigüratördeki “Bu seçimle teklif iste” bağlantısını kullanın.
