Dolu seviye
Malzeme üst algılama noktasına ulaştığında doluluk bilgisi sağlar. Bu sinyal, tesisin dolum kontrolünde kullanılabilir.
MOLLET · MOLOSroto · NOKTASAL SEVİYE KONTROLÜ
MOLLET DF30 yükleme körüğü motorlu seviye sensörü
Yükleme körüğünde doluluğu algılamak için tasarlanmış özel modeldir. Genel silo sensörü yerleşiminden ayrı ele alınır.
- Kontrol görevi
- Dolu seviye
- Çalışma prensibi
- Motorla dönen ölçüm bayrağı
- Mekanik yapı
- Yükleme körüğüne entegrasyon
Uygulamanızın montaj koşullarına göre gövde, besleme, proses bağlantısı ve ölçüm bayrağı seçeneklerini aşağıdan belirleyin.
TEKNİK SEÇİM
Uygulamanıza uygun DF30 konfigürasyonu
Besleme gerilimini ve proses koşullarını belirleyin. Seçiminize bağlı seçenekler güncellenir; sipariş kodu taslağını ve teknik özeti aynı ekranda inceleyebilirsiniz.
Gövde ve ATEX seçeneği
?
A0 seçeneği gövdesiz olarak bir montaj plakası üzerinde teslim edilir. A1/A2 kompakt gövdelerdir; B1/B2 kodları ATEX toz sertifikasını belirtir.
Bu adımda belirlenen özellik
Cihazın elektrik ve motor bölümünün nasıl korunacağını.
Seçim kriterleriGövdesiz montaj plakası gerekiyorsa A0; standart kompakt gövde için A1/A2; patlayıcı toz ortamı için tesis bölgesine uygun B1/B2 kodunu seçin.

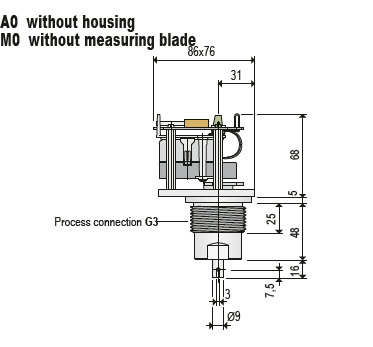

A0 gövdesiz montaj yapısı
Gövde seçimi: Çizim, A0 seçeneğinde motor ve mekanizmanın ayrı bir dış gövde olmadan montaj plakası üzerinde teslim edildiğini gösterir.
Uygulama notu veya çizim bilgisi ekleyin
DF30 nasıl çalışır?
Yükleme körüğünde doluluğu algılamak için tasarlanmış özel modeldir. Genel silo sensörü yerleşiminden ayrı ele alınır.
Teknik bilgiler ve seçenekler
Standart cihaz ile opsiyonlu veya ATEX sertifikalı cihazın çalışma sınırları farklıdır. Aşağıdaki değerleri seçtiğiniz gövde ve opsiyonlarla birlikte değerlendirin.
| Kontrol amacı | Dolu seviye |
| Mekanik yapı | Yükleme körüğüne entegrasyon; gövdesiz montaj plakası seçeneği |
| Montaj | Yükleme körüğü yerleşimine göre |
| Seçim koşulları | Bayrak, bağlantı, sıcaklık, basınç ve Ex seçenekleri birlikte doğrulanır |
Seçim tablosunun kaynağı: MOLLET DF teknik seçim kataloğu, DF30 s.50–51. Güncel üretici seçenekleri ve özel tasarımlar teklif aşamasında teyit edilir.
ATEX ve sertifika seçimi
Ex uygunluğu ve sıcaklık/basınç limitleri kesin sipariş kodunun sertifika kapsamı ile doğrulanır. Ailenin en yüksek değerleri bütün modellere uygulanmaz.
Katalog çizimleriyle MOLLET montaj rehberi →
Montaj ve proses açısından seçim
Yükleme körüğünde doluluğu algılamak için tasarlanmış özel modeldir. Genel silo sensörü yerleşiminden ayrı ele alınır.
- Malzeme: Yığın yoğunluğu, tane yapısı, yapışma ve birikme davranışını ölçüm bayrağı seçiminde değerlendirin.
- Yerleşim: Bayrağın serbestçe dönebildiğini, bağlantı açıklığından geçişini ve dolum akışından korunmasını kontrol edin.
- Montaj ölçüleri: Proses bağlantısını, algılama noktasını ve modele özgü boyları ölçülü çizimde belirtin.
- Proses ve elektrik: İşletme sıcaklığı/basıncı, besleme gerilimi ve varsa Ex bölgesini birlikte belirtin.
Bayrak bağlantısını ve körüğün hareketli parçalarını kontrol edin. Broşürde standart 1 dev/dak ve daha kısa tepki için 5 dev/dak seçeneği belirtilir. Ex seçenekleri sıcaklık ve basınç sınırlarını değiştirebilir.
Farklı bir mekanik yapı mı gerekiyor?
Koruma borusu, güçlendirilmiş mil, açılı kol veya halatlı yerleşim gerekiyorsa diğer MOLOSroto modellerini de değerlendirin.
Teknik dokümanlar
DF30 hakkında sık sorulan sorular
DF30 hangi durumda seçilir?
Yükleme körüğünde doluluğu algılamak için tasarlanmış özel modeldir. Genel silo sensörü yerleşiminden ayrı ele alınır.
Teknik teklif için hangi bilgiler gerekir?
Malzeme, yoğunluk, algılama seviyesi, ölçülü montaj çizimi, sıcaklık, basınç, besleme ve varsa Ex bölgesi bilgilerini paylaşın.
