Ürün tartım şutu üzerinden akar. Yük hücresinin ölçtüğü ağırlık ve temassız hız ölçümü birlikte değerlendirilerek kütlesel debi hesaplanır.
Sistemde hareketli ölçüm parçaları bulunmaz. Üretici broşürü ürüne özgü kalibrasyon gerektirmeyen ölçüm prensibini açıklar; saha uygunluğu, montaj ve çalışma aralığı yine doğrulanmalıdır.
Tartım ve hız ölçümü birlikte

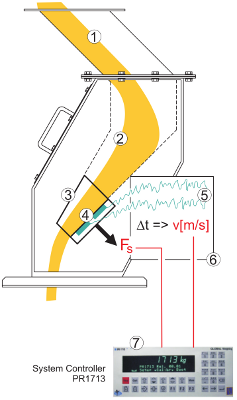

Ürün, giriş ve sakinleştirme bölümünden ölçüm şutuna akar. Yük hücresi şuta dik ağırlık kuvvetini ölçer. Şut üzerindeki iki sensör, parçacıkların elektriksel sinyallerini algılar; aralarındaki zaman farkından ürün hızı hesaplanır. Ürün kütlesi ve hız birlikte değerlendirilerek kütlesel debi bulunur.
Ölçüm prensibi ürüne özgü malzeme kalibrasyonu gerektirmez. Montaj, sıfır ayarı ve saha performansının doğrulanması yine devreye almanın parçasıdır.

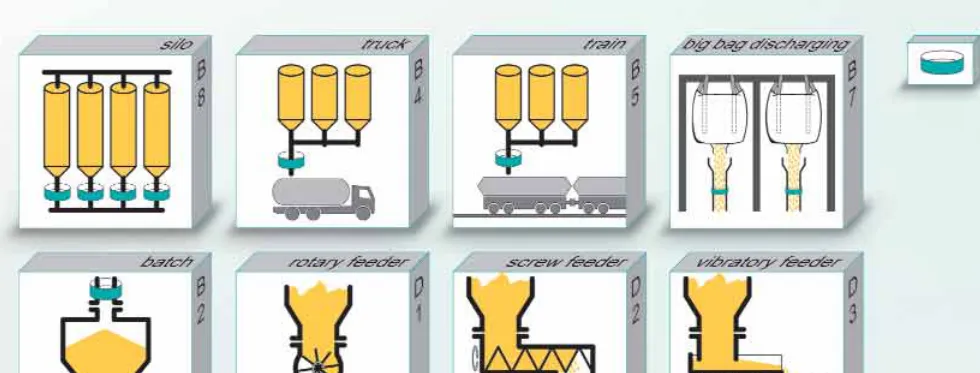

Serbest düşüş ve dozaj uygulamaları
Mevcut DYNAchute sürümü serbest düşüş içindir; pnömatik taşıma hattına uygun olarak sunulmaz. Dikey yerleşim, titreşimden korunma, giriş geometrisi ve mevcut montaj yüksekliği kontrol edilir.
Sürekli kg/saat ölçümü, dozaj kontrolü veya parti miktarının takibinde değerlendirilir. Enerji kesildiğinde ürünün şuttan serbest geçişi devam eder. DYNAcon üzerinden ölçüm gösterimi, limitler ve uygun kontrol çıkışları yapılandırılır.
Teknik değerlerin dayanağı
Bu karttaki sayısal değerlerde indirilebilir GB03 üretici dokümanı esas alınmıştır. Proses ve ortam limitleri, sipariş edilen tipin standart veya opsiyonel sürümüne göre birlikte değerlendirilir.
Serbest düşüş, titreşim ve toz
DYNAchute için dikey, titreşimsiz serbest düşüş yerleşimi planlanır. Pnömatik taşıma hattına doğrudan uygulanmaz. GB03 föyü çok tozlu malzemelerde temizleme havası seçeneğini de tanımlar; ürünün şut üzerindeki davranışı ve temizleme ihtiyacı değerlendirilir.
Teknik dokümanlar
DYNAchute teknik broşür · İngilizce PDFDoküman indir ↓Katalog çizimleri
DYNAchute çalışma prensibi
Ne zaman tercih edilir?
Serbest düşüş hattında ürün miktarını sürekli ölçmek ve tartım şutu için yer ayırmak mümkün olduğunda.
Teknik seçim ve konfigürasyon
| Size 250 | 0,2–20 t/saat; 0,4–35 m³/saat |
| Size 400 | 2,5–50 t/saat; 5–100 m³/saat |
| Belirtilen doğruluk | Tam skalanın %0,2’sine kadar; uygulamaya göre |
| Prensip | Yük hücresi ile tartım + korelasyonla ürün hızı |
| Malzeme | Paslanmaz çelik 1.4301; seramik ölçüm şutu |
| Basınç dayanımı | 0,1 bar |
| Sıcaklık | Proses +10…+40°C; ortam −15…+50°C |
| Koruma | IP64 |
| Temizleme havası | Çok tozlu ürünlerde: 2 bar / 0,6 Nm³/saat |
| Montaj | Dikey ve titreşimsiz |
Sayısal limitler ve bağlantı seçenekleri, güncel üretici föyü ve kesin ürün kodu üzerinden teyit edilir.
Montaj notları
Dikey, titreşimden korunmuş montaj ve yeterli giriş mesafesi planlanır. Çok tozlu ürünlerde temizleme havası bağlantısı değerlendirilir.
ATEX ve sertifikalar
Ex bölgesi ve sertifika gereksinimi, seçilecek varyantın üretici belgesiyle birlikte değerlendirilir. Ürün ailesi adı tek başına ATEX uygunluğu belirtmez.
DYNAchute seçimi için hangi bilgiler gerekir?
Minimum/normal/maksimum debi, ürün adı ve yığın yoğunluğu, tane boyutu, kullanılabilir montaj yüksekliği, giriş/çıkış ölçüleri ve titreşim durumunu paylaşın. Hattın serbest düşüş olduğunu ve sürekli ölçüm mü parti dozajı mı istendiğini belirtin.
