DYNAmas, malzeme konsantrasyonu ile taşıma hızını ayrı ayrı ölçerek kütlesel debiyi hesaplar. Hızın değiştiği taşıma koşullarında bu ayrım önemlidir.
Ürüne özgü kalibrasyon ve uygun ölçüm kesitiyle devreye alınır. kg/saat veya ton/saat gösterimi, ölçüm aralığı ve kontrol sistemi birlikte belirlenir.
Kütlesel debi nasıl hesaplanır?
Kapasitif ölçüm, borudaki malzeme konsantrasyonunu belirler. İki algılama noktası arasındaki sinyalin geçiş süresi korelasyon yöntemiyle değerlendirilerek malzeme hızı hesaplanır. Konsantrasyon, hız ve boru iç çapı birlikte kullanılarak kütlesel debi elde edilir.
Hızın ayrıca ölçülmesi, değişken pnömatik taşıma hızlarında sabit hız varsayımına ihtiyaç bırakmaz. DYNAcon ayar, gösterge ve otomasyon bağlantısını sağlar. Çıkışlar debi, hız veya konsantrasyon için yapılandırılır; opsiyonel DYNAconvert darbe çıkışı sunar.
Kalibrasyon ve devreye alma
Kütlesel debi ölçümü malzemeye göre kalibre edilir. Tercih edilen yöntem, sensörden geçen ürünün referans olarak tartılmasıdır. Alternatif olarak ölçüm borusu tamamen doldurularak bilinen konsantrasyon üzerinden kalibrasyon yapılabilir. Hız ölçümü malzemeye özgü kalibrasyon gerektirmez.

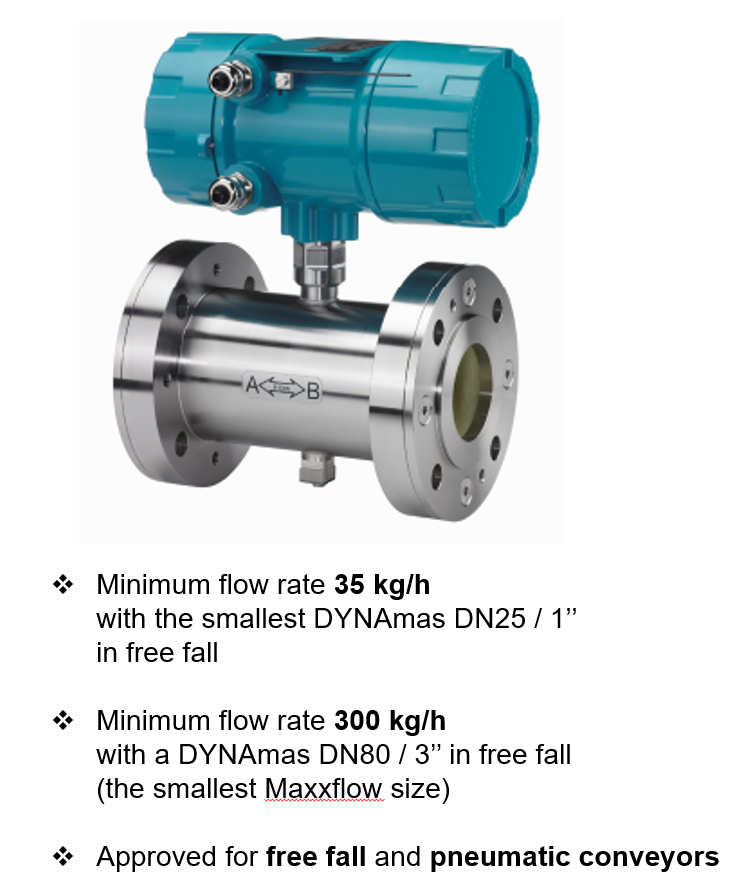

Serbest düşüşte üretici örneğinde DN25 için minimum 35 kg/saat, DN80 için minimum 300 kg/saat belirtilir. Tek bir sensörün tüm aralığı karşılayacağı varsayılmaz. DN seçimi; mevcut boru, normal/en düşük/en yüksek debi, ürün yoğunluğu ve taşıma koşullarıyla birlikte yapılır.
Teknik değerlerin dayanağı
Bu karttaki sayısal değerlerde indirilebilir MAN15 Rev.2 üretici dokümanı esas alınmıştır. Proses ve ortam limitleri, sipariş edilen tipin standart veya opsiyonel sürümüne göre birlikte değerlendirilir.
Montaj kesitini birlikte belirleyelim

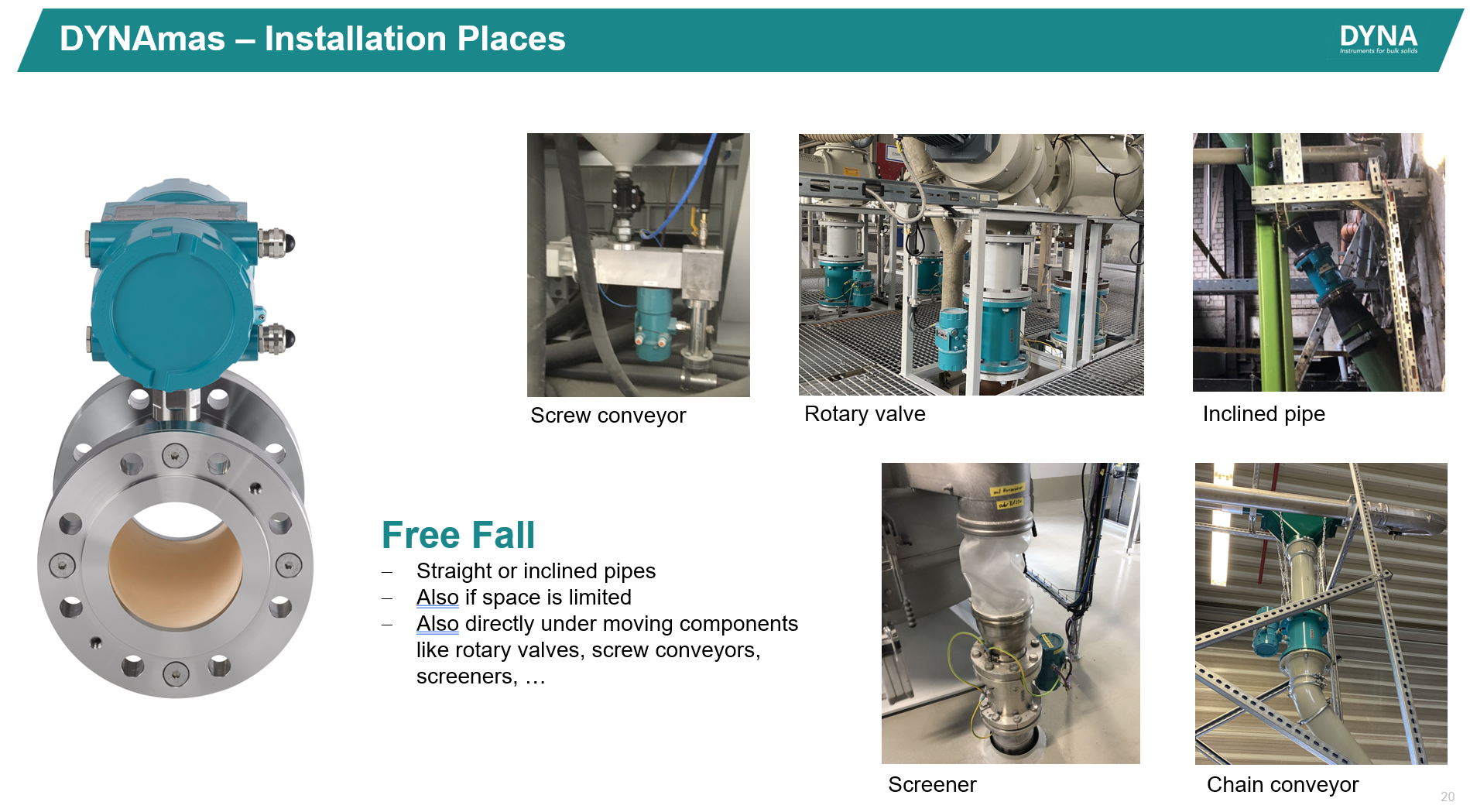

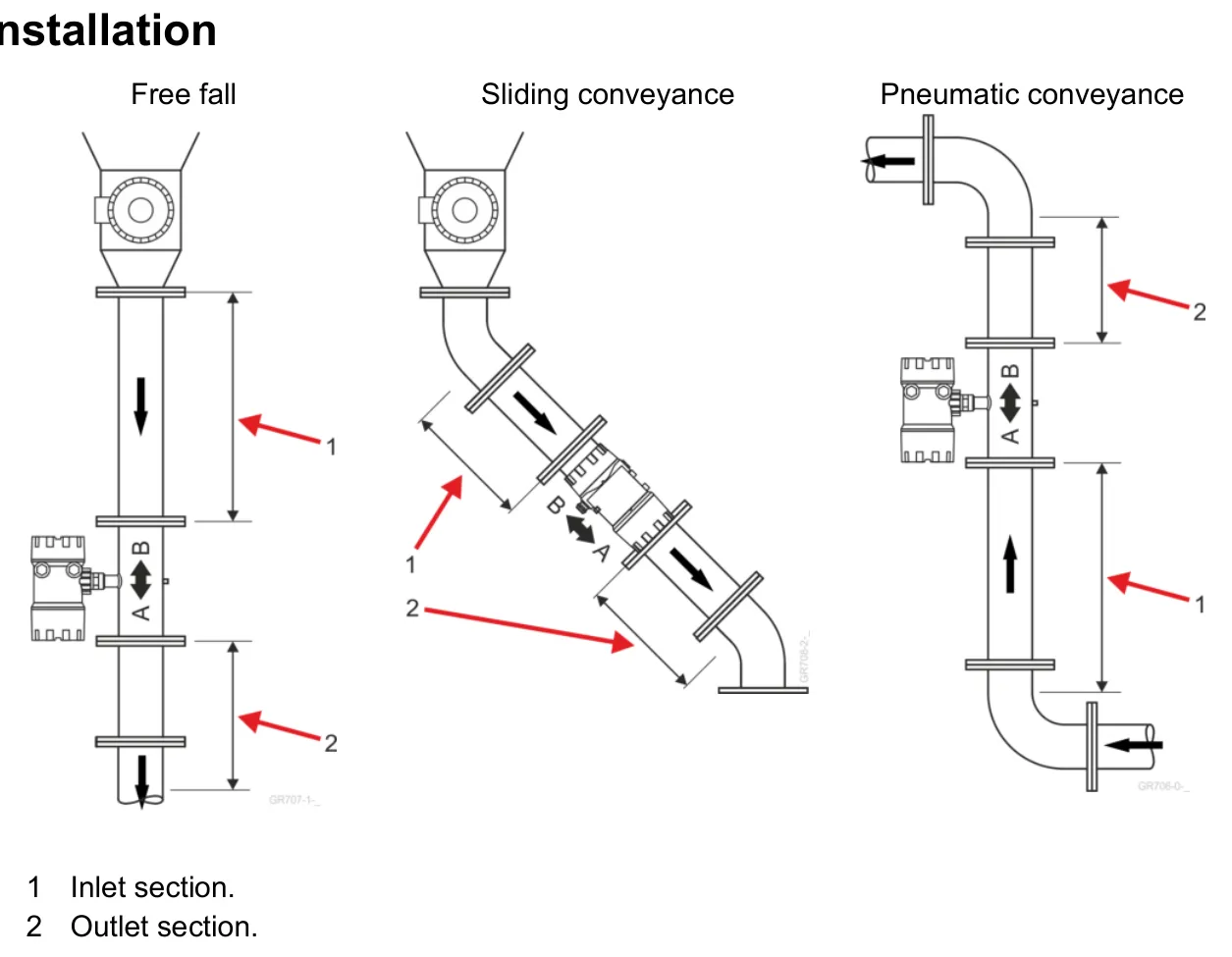

Katalog serbest düşüş, eğimli hat ve pnömatik taşıma yerleşimlerini gösterir. Sensör kesitinde malzemenin mümkün olduğunca eşit dağılması ve giriş/çıkış bölümlerinin uygun olması hedeflenir. Rotary besleyici veya yükleme körüğü gibi bileşenlerin mekanik yükü sensöre aktarılmamalıdır.
Teknik dokümanlar
DYNAmas teknik bilgi · MAN-15 rev.2 · İngilizce PDFDoküman indir ↓Katalog çizimleri

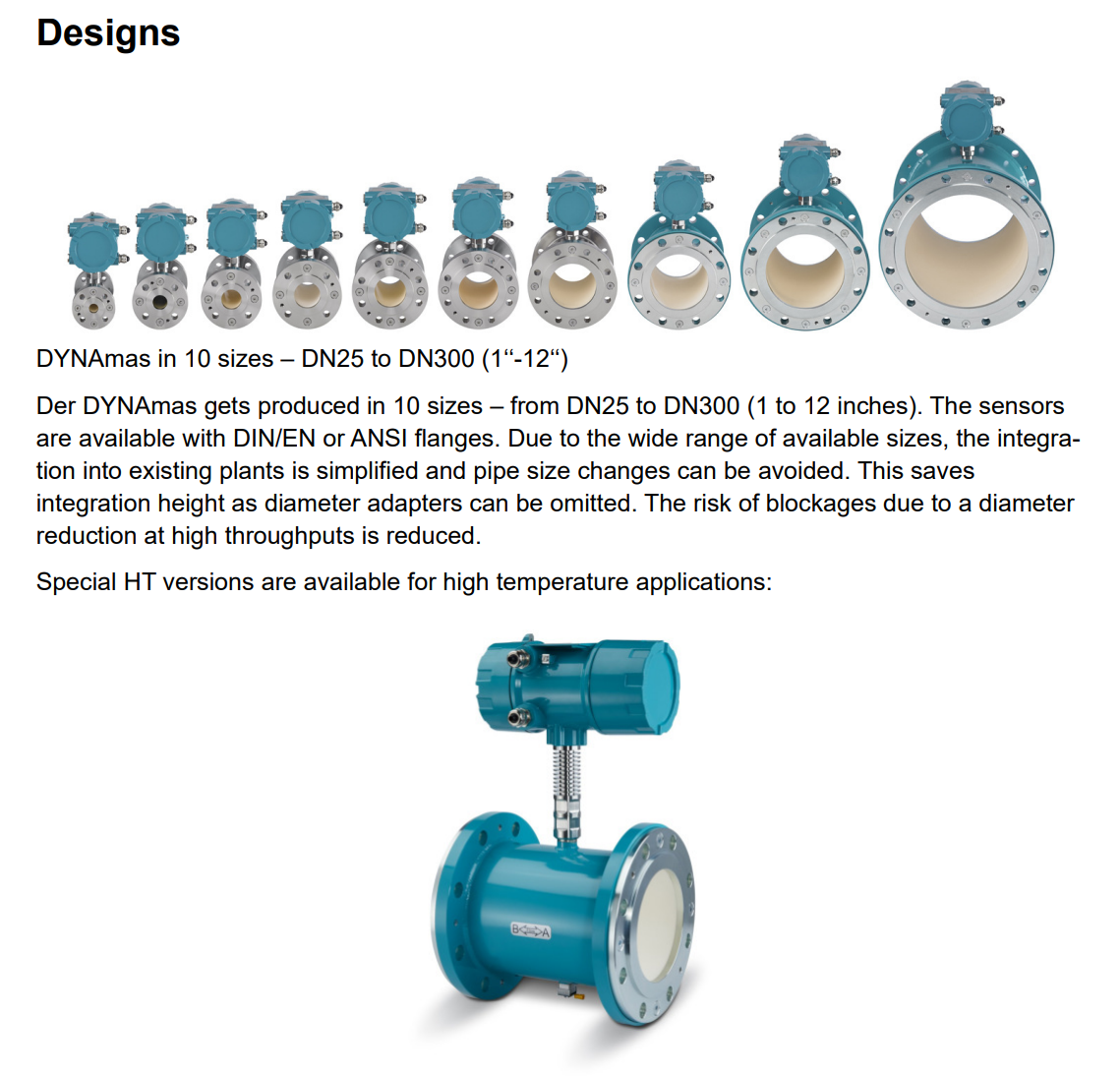

DN25–DN300 boyut seçenekleri

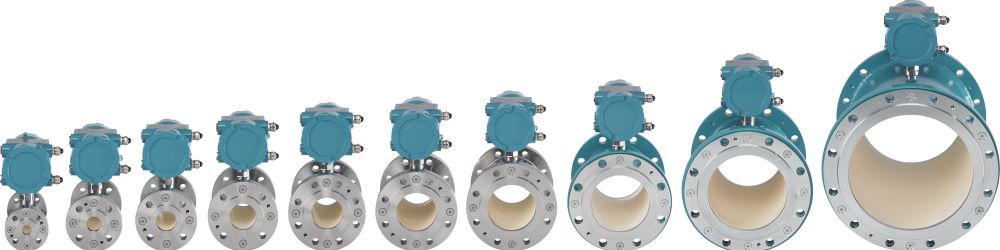

DYNAmas ölçüleri ve montaj örnekleri
Ne zaman tercih edilir?
Sadece akış durumu değil, birim zamanda geçen malzeme miktarı gerektiğinde.
Teknik seçim ve konfigürasyon
| Nominal çap | 10 boyut: DN25–DN300 |
| Ürün ailesi debi aralığı | Serbest düşüşte DN25 için 35 kg/saatten başlayan örnek; üst sınır sensör ve proses koşullarına göre |
| Tipik doğruluk | %1–3; uygulama ve kalibrasyona bağlı |
| Besleme | 19–31 VDC; en fazla 10 W |
| Proses sıcaklığı | Standart en fazla +130°C; opsiyon +160°C |
| Ortam sıcaklığı | −40…+60°C |
| Basınç | 10/16 bar; opsiyon en fazla 64 bar |
| Çıkışlar | DYNAcon: 2 × 4–20 mA, 3 röle |
| İletişim | CAN bus; kablo en fazla 1000 m |
| Sönümleme / koruma | 1–30 s / IP68 |
Sayısal limitler ve bağlantı seçenekleri, güncel üretici föyü ve kesin ürün kodu üzerinden teyit edilir.
Montaj notları
Boru çapı, ürün konsantrasyonu, hız aralığı ve ölçüm noktası birlikte değerlendirilir. Kesin sensör boyutu ve elektronik seçenekleri uygulamaya göre seçilir.
ATEX ve sertifikalar
Ex1-21 ve Ex20-21 gibi farklı sürümler teknik belgede ayrı tanımlanır. Boru içi ve dış ortam bölgesi birlikte değerlendirilir; tüm cihazları kapsayan tek bir Ex uygunluğu varsayılmaz.
DYNAmas seçimi için hangi bilgiler gerekir?
Malzeme adı ve yığın yoğunluğu, tane boyutu, minimum/normal/maksimum kg/saat, boru iç çapı, pnömatik taşıma veya serbest düşüş bilgisi, sıcaklık, basınç ve Ex gereksinimini paylaşın. Kalibrasyon için referans tartım olanağını da belirtin.
