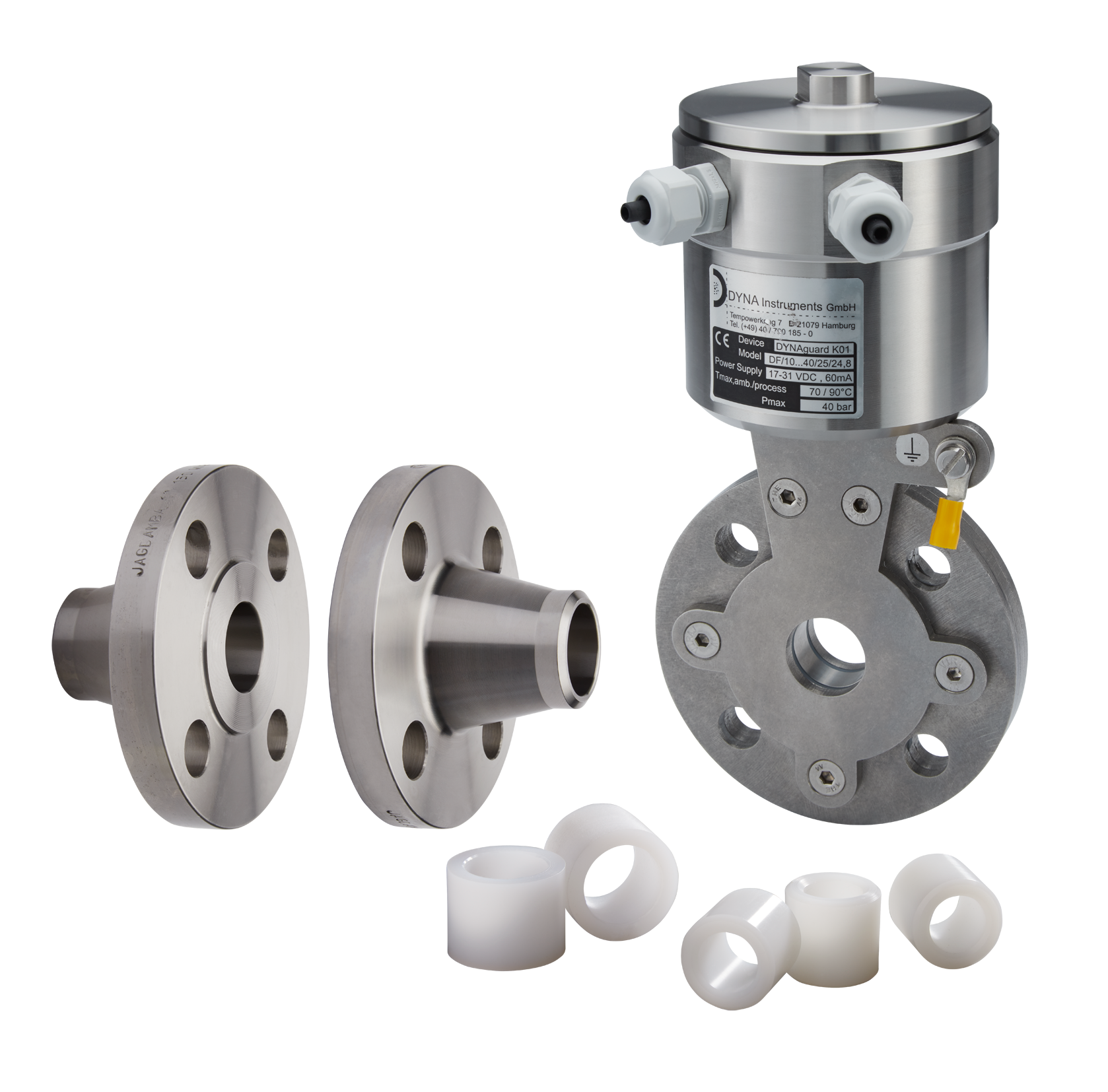

Mekanik seçenekler
Elektrostatik ölçüm, hareketli parçacıkları algılar. K01 röle çıkışıyla akış var/yok kontrolü, K20 ise 4–20 mA analog çıkışla bağıl akış trendi izleme sağlar.
K serisi model seçimi
| Model | Çıkış | Görev |
| K01 | Röle | Akış var/yok |
| K20 | 4–20 mA | Bağıl akış trendi |
Elektrik ve montaj
Besleme 17–31 VDC’dir. Röle kontağı en fazla 48 VAC/DC, 1 A. Analog çıkış galvanik izolelidir ve yük 500 Ω altında olmalıdır.
Standart ortam sıcaklığı −20…+70°C, proses sıcaklığı en fazla +90°C ve basınç en fazla 40 bar olarak verilir. Gerçek basınç sınırı seçilen DIN/ANSI flanş ve cihaz konfigürasyonuyla doğrulanır. Koruma sınıfı IP67’dir.
Hareketli parçacıkların elektrik yükü algılanır. Sensör üzerinde iletken tabaka oluşturan malzemeler uygunluğu etkiler; hareketsiz ürün bu prensiple akış olarak algılanmaz.
01 ve 20 çıkış kodları
| Kod | Çıkış / kullanım |
| K01 | Röle; eşik veya akış/toz alarmı |
| K20 | 4–20 mA; bağıl değişim/trend izleme |
Teknik dokümanlar
dynaguard-k teknik bilgi · İngilizce PDFDoküman indir ↓DYNAguard genel broşürü · İngilizce PDFDoküman indir ↓Ne zaman tercih edilir?
Boru hattında ürün akışını engellemeyen bir sensör ve otomasyona akış bilgisi gerektiğinde.
Teknik seçim ve konfigürasyon
| Anahtarlama | K01: röle |
| Analog trend | K20: 4–20 mA analog çıkış |
| Nominal çap | DN10–DN100 |
| Besleme | 17–31 V DC |
| Standart proses sınırları | Maksimum 90 °C / 40 bar |
Sayısal limitler ve bağlantı seçenekleri, güncel üretici föyü ve kesin ürün kodu üzerinden teyit edilir.
Montaj notları

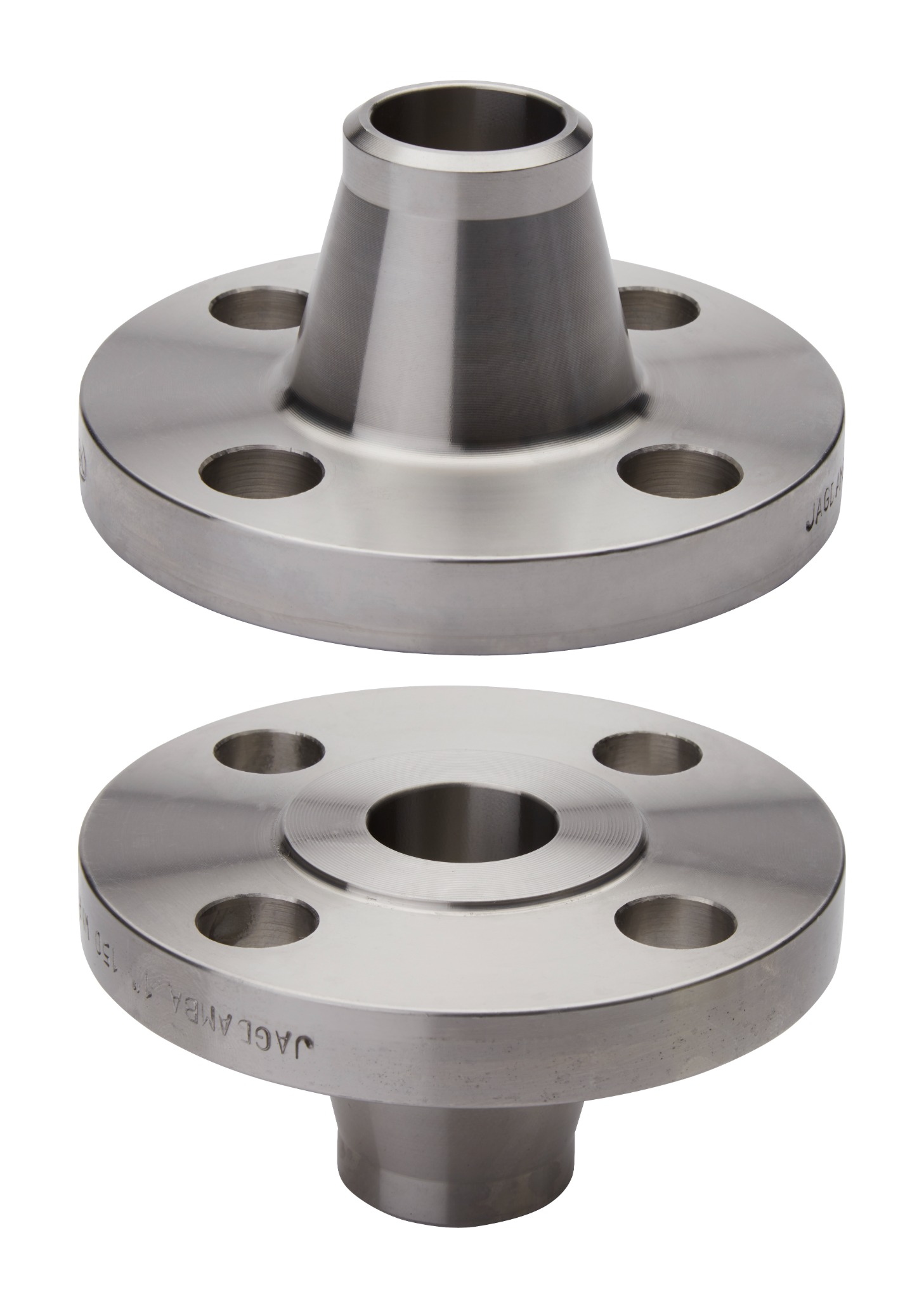

DIN/ANSI flanşlar arasına yerleştirilir. Sensör üzerinde elektriksel iletken tabaka oluşması ölçümü etkiler; ürün ve birikme davranışı kontrol edilir.
ATEX ve sertifikalar
Ex bölgesi ve sertifika gereksinimi, seçilecek varyantın üretici belgesiyle birlikte değerlendirilir. Ürün ailesi adı tek başına ATEX uygunluğu belirtmez.
Teknik seçim için ne paylaşmalıyım?
Malzeme adı, tane boyutu, nem ve yoğunluk; minimum/normal/maksimum kapasite; taşıma şekli, boru veya hortum çapı, sıcaklık, basınç ve istenen çıkış bilgisini paylaşın. Montaj çizimi seçimi kolaylaştırır.
