MF3001, metal borularda hareket eden dökme katıların kütlesel debisini mikrodalga Doppler prensibiyle ölçer. Toz, pudra, pelet ve granül uygulamalarında pnömatik taşıma veya serbest düşüş kesiti değerlendirilir.
Hareketli parçacıklardan dönen sinyalin frekans ve genlik değişimi değerlendirilir. kg/saat veya ton/saat sonucu için malzemeye ve ölçüm noktasına uygun kalibrasyon yapılır.
Montajda hangi bilgiler önemlidir?
Boru malzemesi ve iç çapı, sensörün konumu, taşıma şekli ve minimum/normal/maksimum debi birlikte değerlendirilir. Üretici, borunun iç yüzeyiyle aynı hizada montajı tanımlar. Kesin montaj ölçüsü seçilen sensörün çiziminden alınır.
MF-Config ile ürün kalibrasyonu
MF3001 01/2026 kılavuzu cihaz hafızasında 24 ürün karakteristiği tanımlar. Güncel MF-Config tanıtımı, dijital girişle seçilebilen 16 kalibrasyon ve birlikte görüntülenebilen 8 ölçüm noktası belirtir. Hafıza, dijital seçim ve çok noktalı görüntüleme farklı işlevlerdir.
Referans miktar ve ölçüm süresi belirlenerek sensör sonucu karşılaştırılır. Düşük, normal ve yüksek debi koşullarında doğrulama planlanır; ürün veya proses değişiminde kalibrasyon gözden geçirilir.
Akış trendinden farkı
Bir analog çıkışın 4–20 mA olması tek başına kütlesel debi ölçümü anlamına gelmez. MF3001 ölçümü ürünle kalibre edilir; DYNAguard K20/P20/S20 ise bağıl akış değişimini izlemek için seçilir.
Ölçüm nasıl çalışır?
Prob, boru içinde homojen bir mikrodalga alanı oluşturur. Hareketli parçacıklardan yansıyan sinyalin frekans ve genlik değişimleri değerlendirilerek kütlesel debi hesaplanır. Ölçüm malzemeye göre referans debilerle kalibre edilir.

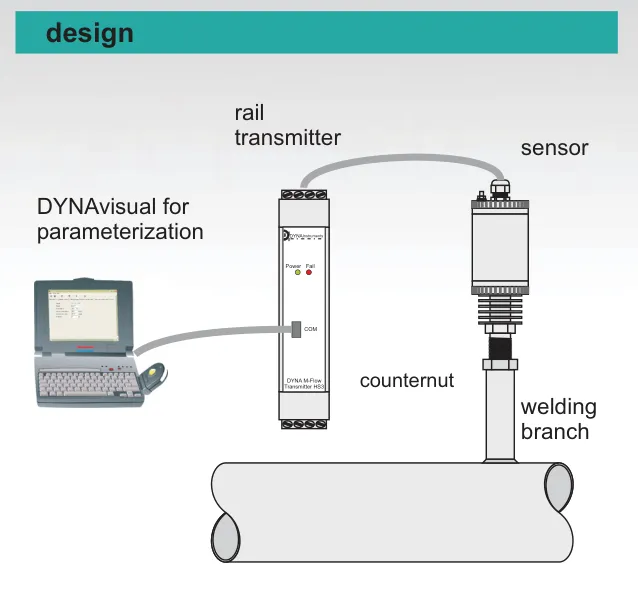

Devreye alma sırasında DYNAvisual yazılımı kullanılır. Bir veya birden fazla referans noktasıyla kalibrasyon yapılabilir; farklı ürün reçeteleri değerlendirme ünitesinde saklanabilir.
M-flow mu, DYNAmas mı, DYNAchute mu?
| Sistem | Ölçüm yaklaşımı | Tipik yerleşim |
| DYNA M-flow / MÜTEC MF3001 | Mikrodalga Doppler | Metal boruda pnömatik taşıma veya serbest düşüş |
| DYNAmas | Konsantrasyon + ayrı hız ölçümü | Pnömatik taşıma ve serbest düşüş |
| DYNAchute | Tartım şutu + hız ölçümü | Dikey serbest düşüş |
Teknik değerler hakkında not
Sayfadaki temel proses değerleri üreticinin güncel çevrimiçi teknik tablosundan alınmıştır. İndirilebilir 01/2018 tarihli datasheet bazı standart ve opsiyonel sıcaklık/basınç değerlerini farklı verir. Kesin proses limiti, teklif edilen güncel cihaz varyantı ve üretici onayıyla doğrulanır.
DYNA M-flow teknik dokümanındaki bilgiler
| Özellik | Açıklama |
| Ölçüm prensibi | Mikrodalga Doppler; temassız ve integral ölçüm |
| Uygulama | Pnömatik taşıma ve serbest düşüş |
| Malzemeler | Toz, pudra, pelet ve granül |
| Minimum kütlesel debi | 1 kg/saat |
| Tane boyutu | 0,01 µm–20 mm |
| Boru kesiti | En fazla DN300 |
| Sensör malzemesi | Anten ve kaynak manşonu: 1.4571 / AISI 316Ti |
| Sensör ortam sıcaklığı | −20…+70 °C |
| Standart proses sıcaklığı | En fazla +90 °C |
| Güncel üretici sayfasındaki basınç | En fazla 40 bar |
| Değerlendirme ünitesi | DIN ray, 22,5 mm; 18–31 V DC, 3 W |
| Çıkışlar | 0/4–20 mA, 0/2–10 V, pulse, hata rölesi |
| Arayüzler | RS232 ve galvanik izole RS485 |
| Sensör–ünite mesafesi | En fazla 1.200 m |
Aşağıdaki bilgiler DYNA M-flow dokümanından alınmıştır. Bağlantı, çıkış ve sürüm seçenekleri kesin sipariş koduyla eşleştirilir.
Teknik dokümanlar

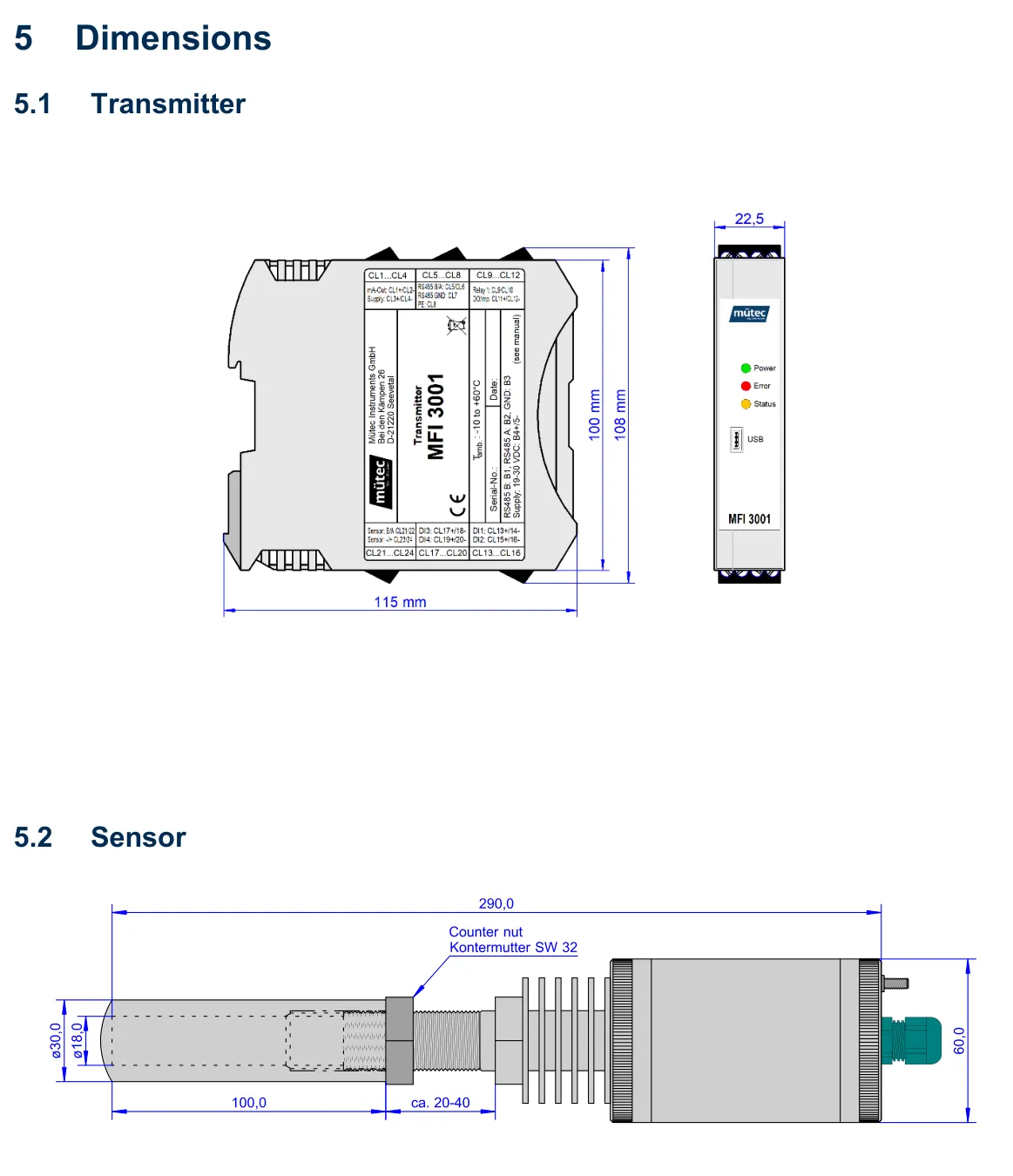

MF 3001 · Teknik doküman (EN · 56 sayfa)Doküman indir ↓DYNA M-flow teknik datasheet · İngilizceDoküman indir ↓Katalog çizimleri
Ne zaman tercih edilir?
Akışın varlığının yanında birim zamanda geçen malzeme miktarı gerekli olduğunda.
Teknik seçim ve konfigürasyon
| Prensip | Mikrodalga Doppler |
| Uygulama | Metal boruda pnömatik taşıma veya serbest düşüş |
| Ürün hafızası | Kılavuz 01/2026: en fazla 24 ürün karakteristiği |
| Dijital seçim | Güncel MF-Config tanıtımı: 16 kalibrasyon seçimi |
| Ünite beslemesi | 24 VDC (18–30 V); en fazla 2 W |
| İletişim | RS485 ve mini-USB |
| Ünite / sensör koruması | IP20 / IP65 |
| Sensör kablosu | Kılavuzda en fazla 500 m; sürüme göre |
Sayısal limitler ve bağlantı seçenekleri, güncel üretici föyü ve kesin ürün kodu üzerinden teyit edilir.
Montaj notları

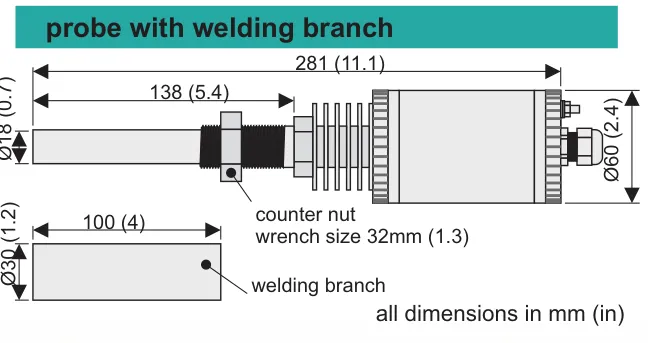

Metal boruda sensör yüzeyi iç çeperle aynı hizada olacak şekilde kaynak bağlantısı planlanır. Montaj yönü, kesit ve sensör–değerlendirme ünitesi kablosu MF3001 kılavuzuna göre seçilir.
ATEX ve sertifikalar
Sertifikalı sürümler için cihazın tam tip kodu, işaretlemesi ve üretici belgesi birlikte kontrol edilir.
MF3001 pnömatik hatta kullanılabilir mi?
Evet; üretici metal boruda pnömatik taşıma ve serbest düşüş uygulamalarını tanımlar. Uygunluk, ürün özellikleri, çap, kapasite ve montaj kesitiyle birlikte değerlendirilir.
Hangi yazılım ve arayüzler bulunur?
Üreticinin güncel MF3001 sayfasında MF-Config, galvanik izole RS485 ve mini-USB belirtilir. Kurulu eski cihazın yazılım uyumu cihaz sürümüyle kontrol edilmelidir.
DYNA M-flow ile MÜTEC MF3001 farklı ürünler mi?
Hayır. Aynı mikrodalga kütlesel debi ölçüm platformunun DYNA ve MÜTEC portföylerindeki adlandırmalarıdır.
Hareketsiz ürün birikimi ölçümü etkiler mi?
Doppler değerlendirmesi hareketli parçacıkları esas aldığı için hareketsiz birikimler kütlesel debi hesabına dahil edilmez; buna rağmen elektriksel ve mekanik montaj koşulları kontrol edilmelidir.
Teklif için hangi bilgiler gerekir?
Malzeme, minimum/normal/maksimum kg/saat, tane boyutu ve nem, boru çapı, pnömatik veya serbest düşüş taşıma şekli, sıcaklık, basınç, Ex bölgesi ve istenen çıkışları paylaşın.
