Hangi DYNAguard S tipi size uygun?
Önce hortum ölçüsünü ve iletkenliğini belirleyin. T, E ve W mekanik bağlantı tipleridir. Ardından kullanım amacınıza göre röle veya analog çıkışı seçin.
S · T

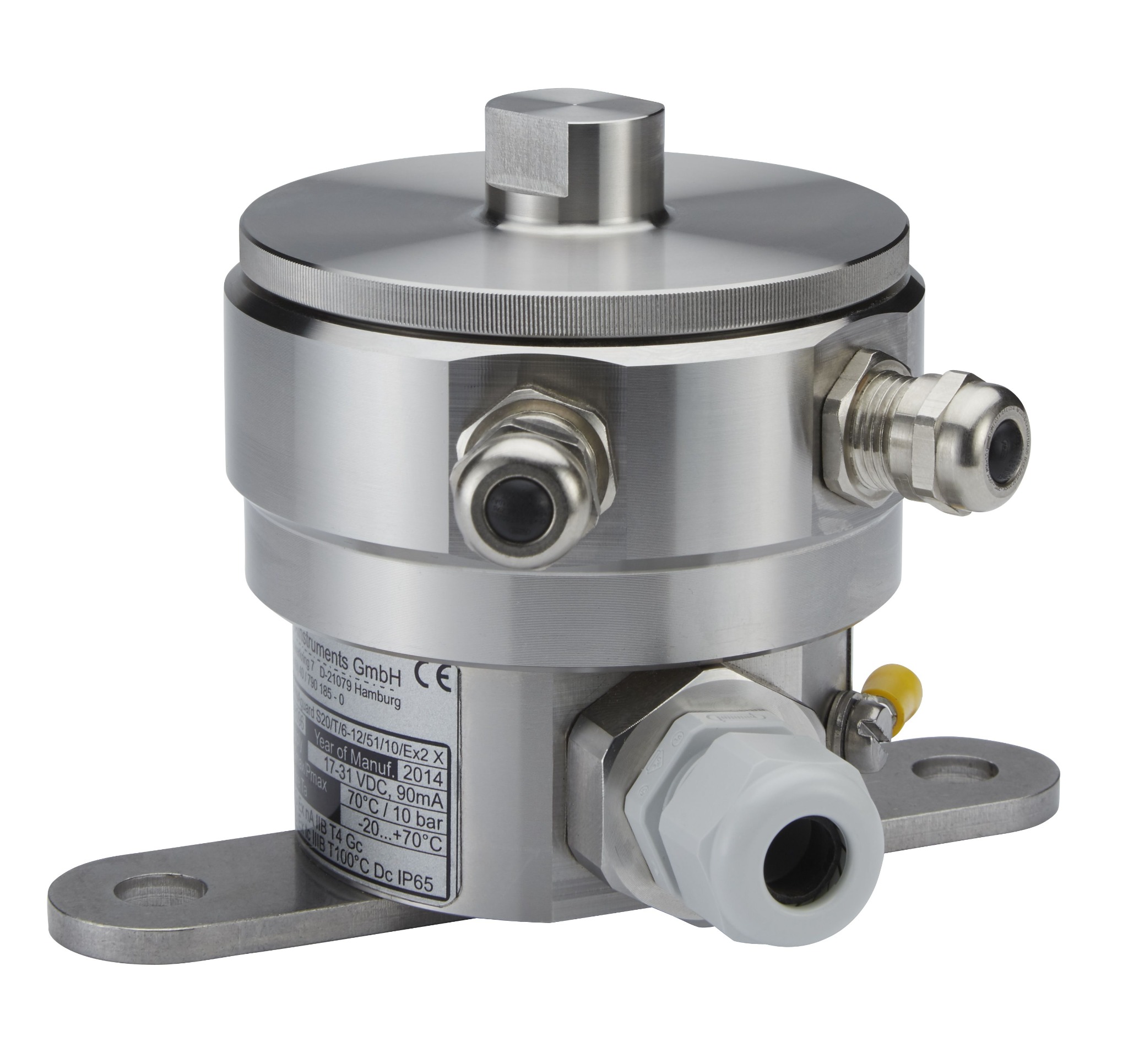

Kesmeden, içinden geçirerekİletken olmayan hortum sensörün içinden geçirilir. Dış çap aralıkları: 4–8, 6–12 veya 11–21 mm.
S · E

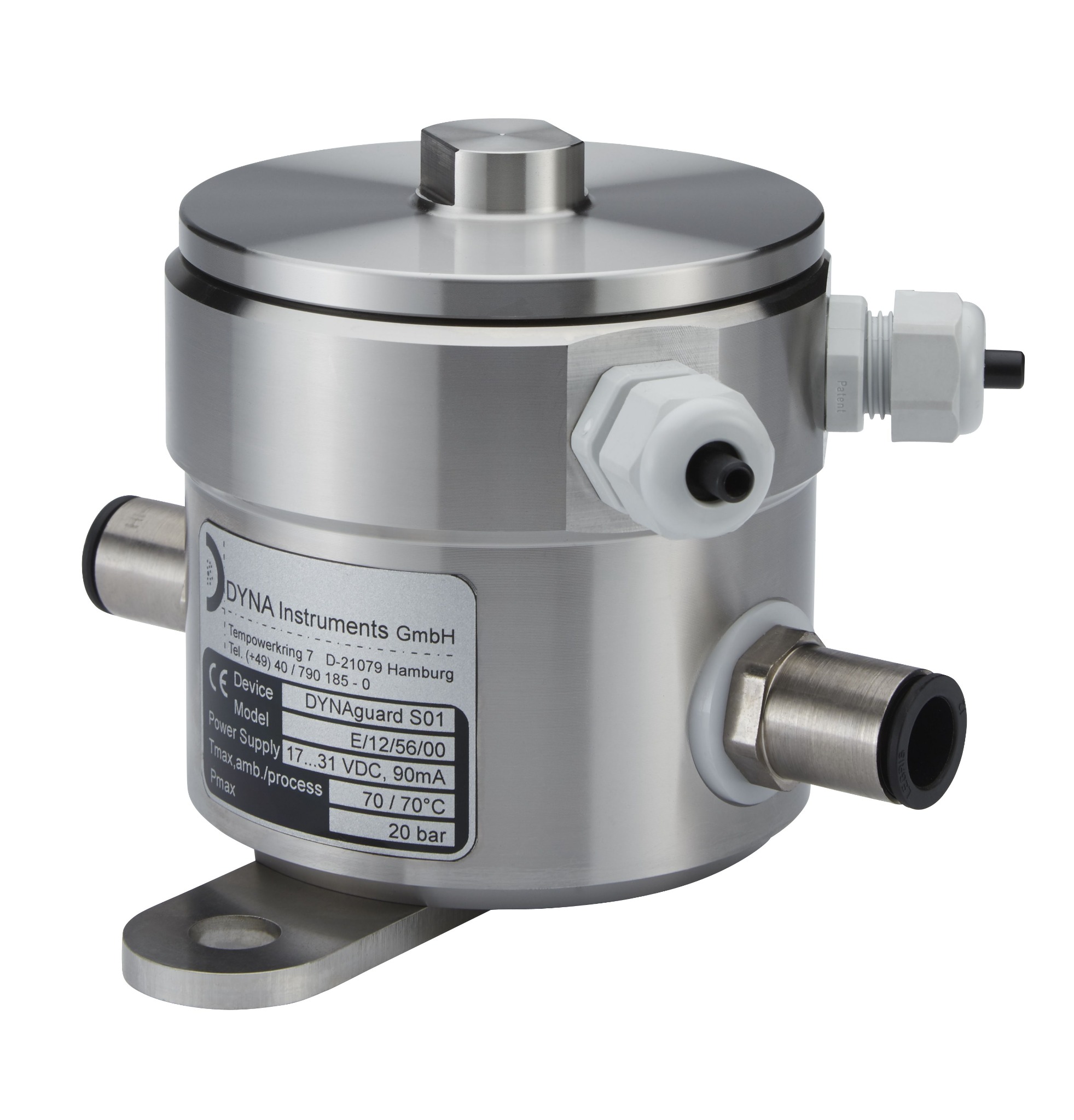

İki taraftan geçme bağlantıHortum kesilerek iki uç bağlantılara takılır. Dış çap seçenekleri: 4, 6, 8, 10, 12, 14 ve 16 mm.
S · W

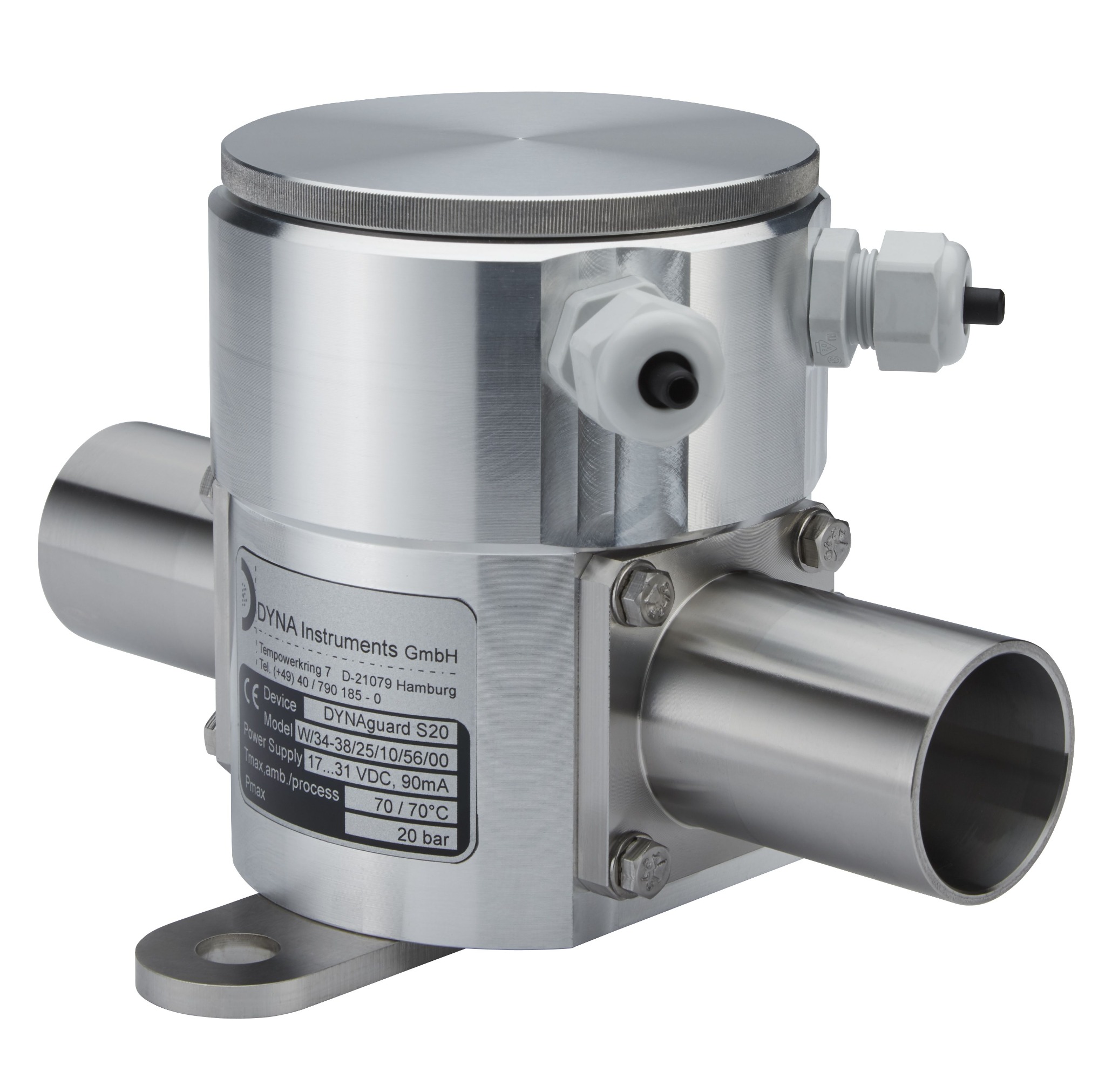

Bağlantı ağzına sabitlemeHortum kesilerek iki taraftan bağlantı ağızlarına sabitlenir. Ağız iç/dış çapları: 10/13, 16/19 veya 34/38 mm.
Bu araç mekanik bağlantı için ön seçim yapar. Görseller örnek konfigürasyonları gösterir; elektrik çıkışı, Ex uygunluğu ve basınç sınırı kesin ürün koduna göre belirlenir.
S01 röle, S20 ise 4–20 mA analog çıkış sağlar. Hortumun iletkenliği ve bağlantı şekli, sensör mekanik varyantının seçiminde belirleyicidir.
Hortum bağlantısına göre seçim
| Varyant | Montaj |
| T | İletken olmayan hortum sensör içinden geçirilir. Dış çap aralıkları: 4–8, 6–12 veya 11–21 mm. |
| E | Hortum iki taraftan geçme bağlantıya takılır. Dış çap seçenekleri 4–16 mm aralığındadır. |
| W | Hortum iki taraftan bağlantı ağızlarına sabitlenir. Ağız iç/dış çapları: 10/13, 16/19 veya 34/38 mm. |
Elektriksel özellikler ve ölçüm sınırları
Besleme 17–31 VDC’dir. S01 röle çıkışı en fazla 48 VAC/DC, 1 A; S20 galvanik izole 4–20 mA çıkışı için yük 500 Ω altında olmalıdır.
S01 sönümlemesi 0–10 s, S20 sönümlemesi 0–180 s aralığındadır. Standart proses sıcaklığı en fazla +70°C ve basınç en fazla 10 bardır. Standart IP67 ile Ex sürümlerin koruma sınıfı ayrı değerlendirilir. Hortum iç yüzeyinde iletken tabaka oluşturan malzemeler bu ölçüme uygun olmayabilir.
Teknik değerlerin dayanağı
Bu karttaki sayısal değerlerde indirilebilir GB11 üretici dokümanı esas alınmıştır. Proses ve ortam limitleri, sipariş edilen tipin standart veya opsiyonel sürümüne göre birlikte değerlendirilir.
01 ve 20 çıkış kodları
| Kod | Çıkış / kullanım |
| S01 | Röle; eşik veya akış/toz alarmı |
| S20 | 4–20 mA; bağıl değişim/trend izleme |
Teknik dokümanlar

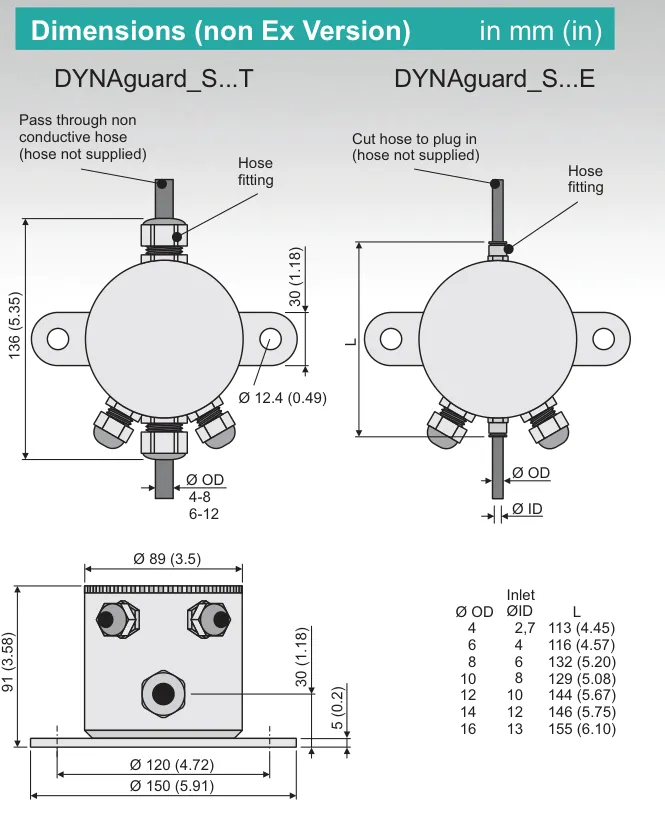

DYNAguard S teknik föy · İngilizce PDFDoküman indir ↓DYNAguard genel broşürü · İngilizce PDFDoküman indir ↓Katalog çizimleri
Ne zaman tercih edilir?
Hortum içindeki beslemenin kesilmesini veya göreli akış değişimini görmek gerektiğinde.
Teknik seçim ve konfigürasyon
| Anahtarlama | S01: röle |
| Analog trend | S20: 4–20 mA |
| Bağlantı seçenekleri | T geçişli; E geçme bağlantı; W hortum ağzı |
| Besleme | 17–31 V DC |
| Standart proses sınırları | Maksimum 70 °C / 10 bar |
Sayısal limitler ve bağlantı seçenekleri, güncel üretici föyü ve kesin ürün kodu üzerinden teyit edilir.
Montaj notları
T tipi iletken olmayan hortumlar için değerlendirilir. İletken hortumlarda veya farklı çaplarda E/W bağlantı seçimi yapılır; montaj ayrıntısı teknik föyden doğrulanır.
ATEX ve sertifikalar
Ex bölgesi ve sertifika gereksinimi, seçilecek varyantın üretici belgesiyle birlikte değerlendirilir. Ürün ailesi adı tek başına ATEX uygunluğu belirtmez.
Teknik seçim için ne paylaşmalıyım?
Malzeme adı, tane boyutu, nem ve yoğunluk; minimum/normal/maksimum kapasite; taşıma şekli, boru veya hortum çapı, sıcaklık, basınç ve istenen çıkış bilgisini paylaşın. Montaj çizimi seçimi kolaylaştırır.
