Ürün akışından optik ölçüme
Ölçüm kanalını yakından görün
Bu kısa görüntüde ürünün ölçüm bölümünden geçişini inceleyebilirsiniz. Temsil edici akışın kurulması, ölçüm yerleşiminin önemli bir parçasıdır.
Uygulamam için değerlendirme isteDYNAsize, serbest akan dökme katılarda tane boyutu dağılımını optik olarak ölçer. Ürün sensör borusundan düşerken skimmer, temsil edici bir kısmi akışı optik ölçüm kanalına yönlendirir.
Ölçüm sonuçları DYNAsize View yazılımında dağılım ve zaman içindeki değişim olarak görüntülenir. Belirlenen üst/alt limitler ve izin verilen iri tane oranı üzerinden proses takibi yapılır.
Elek ve öğütme hattında neyi takip edebilirsiniz?
| Uygulama | Takip edilen değişim | Proses için anlamı |
| Elek hasarı | İstenmeyen iri tane geçişi | Spesifikasyon dışı ürünü daha erken fark etme |
| Elek tıkanması veya taşması | Dağılımın kayması ve iri tane oranı | Elek performansını ve yüklenmesini değerlendirme |
| Öğütme / kesici değirmen | Tane boyutunun zaman içindeki değişimi | Ayar ve bıçak bakım kararlarını destekleme |
| Giriş kalite kontrolü | Gelen malzemenin tane boyutu dağılımı | Partiler arasındaki değişimi izleme |
Optik ölçüm yolu nasıl korunur?

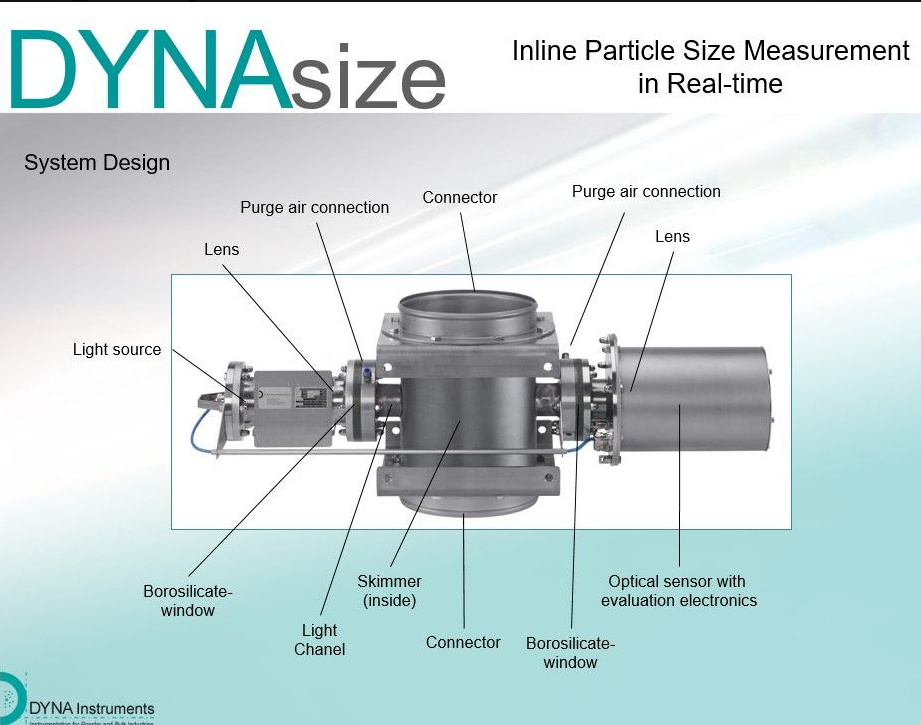

Işık kaynağı ve değerlendirme elektroniğine sahip optik sensör, ölçüm kanalının karşılıklı taraflarında yer alır. Borosilikat pencereler optikleri korur; enstrüman havası pencerelerin temiz tutulmasını sağlar.
Temsil edici ölçüm için skimmer konumu ürün akışına göre ayarlanır. Gerekli uygulamalarda akışı boru kesitine yaymak için difüzör kullanılır. Devreye alma sırasında üstten erişim ve temizleme havası bağlantıları planlanmalıdır.
Dağılım, trend ve alarm birlikte
DYNAsize View, anlık tane boyutu dağılımını ve dağılımın zaman içindeki değişimini gösterir. Üst ve alt tane boyutu limitleri ile değerlendirilen parçacıklar içinde izin verilen iri tane yüzdesi ayarlanabilir.
Ürün broşürü, bağlantı kutusu üzerinden USB ile bilgisayar bağlantısını ve bir yazılım lisansını belirtir. RS485 ve alarm rölelerinin kesin kapsamı teklif konfigürasyonunda doğrulanır.
Teknik dokümanlar
DYNAsize teknik broşürü · İngilizceDoküman indir ↓Ne zaman tercih edilir?
Elek hasarı, iri tane geçişi, dağılım kayması veya öğütme performansını kesintisiz takip etmek istediğinizde. Malzeme serbest akabilmeli ve hedef tane boyutları ölçüm aralığında olmalıdır.
Teknik seçim ve konfigürasyon
| Tane boyutu aralığı | 170–6.000 µm |
| İyi / kötü tane ayrımı | 85 µm’den itibaren; doğruluk değeri değildir |
| Parçacık değerlendirme | Saniyede 10.000 parçacığa kadar |
| Gövde ölçüleri | DN200 / DN250 / DN300 |
| Besleme | 12 VDC |
| Koruma sınıfı | IP65 |
| Proses sıcaklığı | −10…+60 °C |
| Ortam sıcaklığı | 0…+40 °C |
| Proses basıncı | En fazla 6 bar |
| Temizleme havası | Enstrüman havası |
| Gövde / skimmer | Paslanmaz çelik 1.4541 / AISI 321 |
| Görüntüleme | DYNAsize View; dağılım ve trend |
Sayısal limitler ve bağlantı seçenekleri, güncel üretici föyü ve kesin ürün kodu üzerinden teyit edilir.
Montaj notları
Serbest düşüş, temsil edici kısmi akış, skimmer ayarı, üstten erişim ve enstrüman havası birlikte planlanır. Malzemenin akışkanlığı ve optik ölçüme uygunluğu numune üzerinden değerlendirilir.
ATEX ve sertifikalar
Ürün broşüründe Zone 2/22 seçeneği belirtilir. Zone 0/20 bilgisi broşür içinde farklı biçimlerde yer aldığından uygunluk, güncel sertifika ve kesin cihaz koduyla doğrulanmalıdır.
85 µm ifadesi ölçüm hassasiyeti midir?
Hayır. Broşürde iyi/kötü tane ayrımı için belirtilir; ±85 µm doğruluk olarak yorumlanmamalıdır. Tane boyutu aralığı 170–6.000 µm’dir.
Seçim ve numune değerlendirmesi için ne paylaşmalıyım?
Malzeme adı, beklenen tane boyutu dağılımı, kabul edilen iri/ince tane limitleri, debi, yığın yoğunluğu, akışkanlık, nem/yapışma davranışı, montaj çapı, sıcaklık, basınç ve Ex ihtiyacını paylaşın.
Alarm rölesi ve RS485 kapsamı nedir?
Broşürün açıklama sayfasında iki röle ve opsiyonel RS485, sipariş tablosunda ise üç alarm rölesi ve RS485 yazıyor. Kesin çıkış adedi ve arayüz kapsamı güncel konfigürasyonla teyit edilir.
